HƯỚNG DẪN CÁCH BẤM DÂY MẠNG ĐÚNG CÁCH

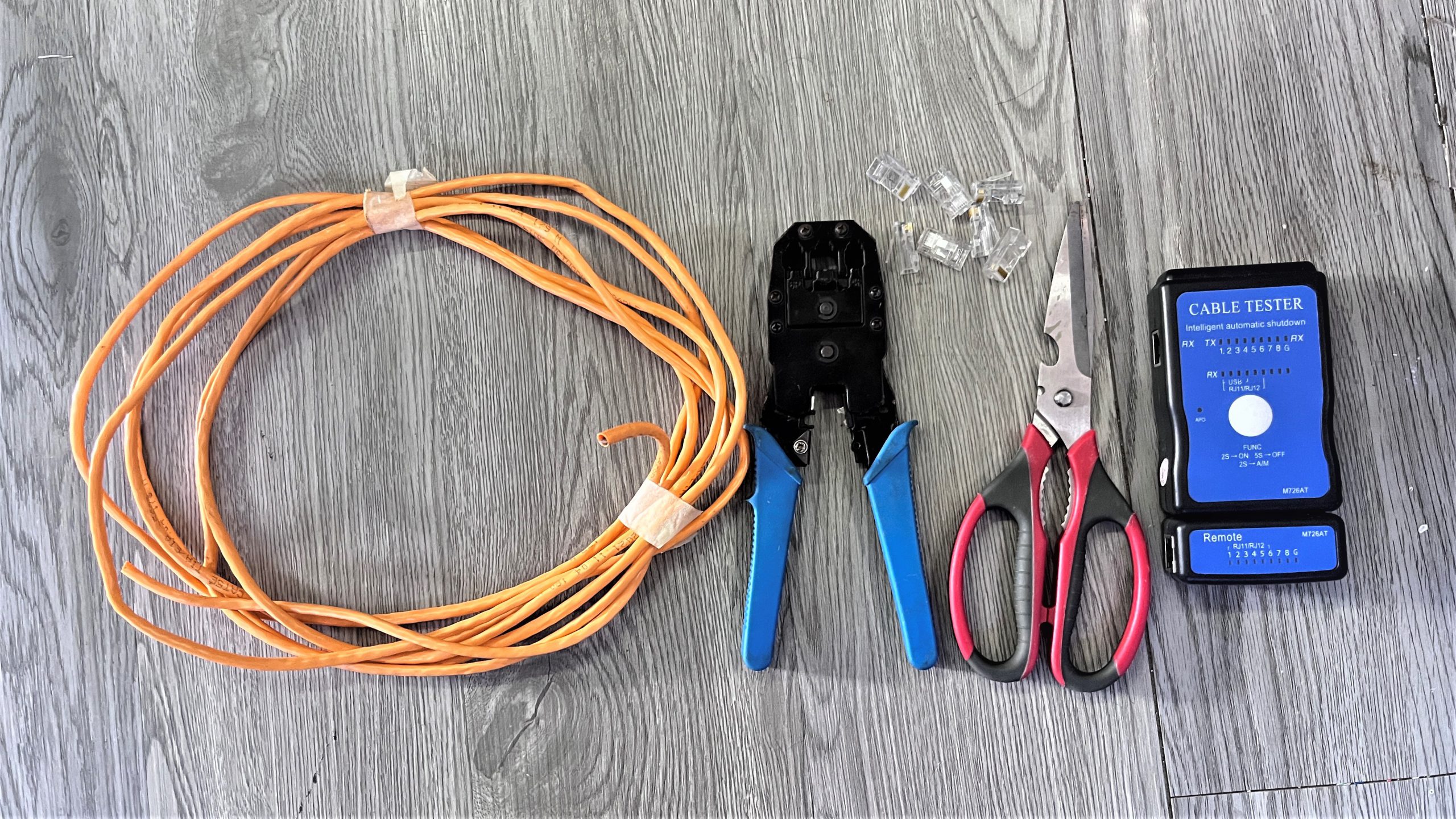

Bước 1: Chuẩn bị

• Dây mạng cần bấm
• Kềm bấm
• Kéo
• Máy test (ktra dây mạng bấm đúng, chạy đủ không)
• Đầu mạng RJ45

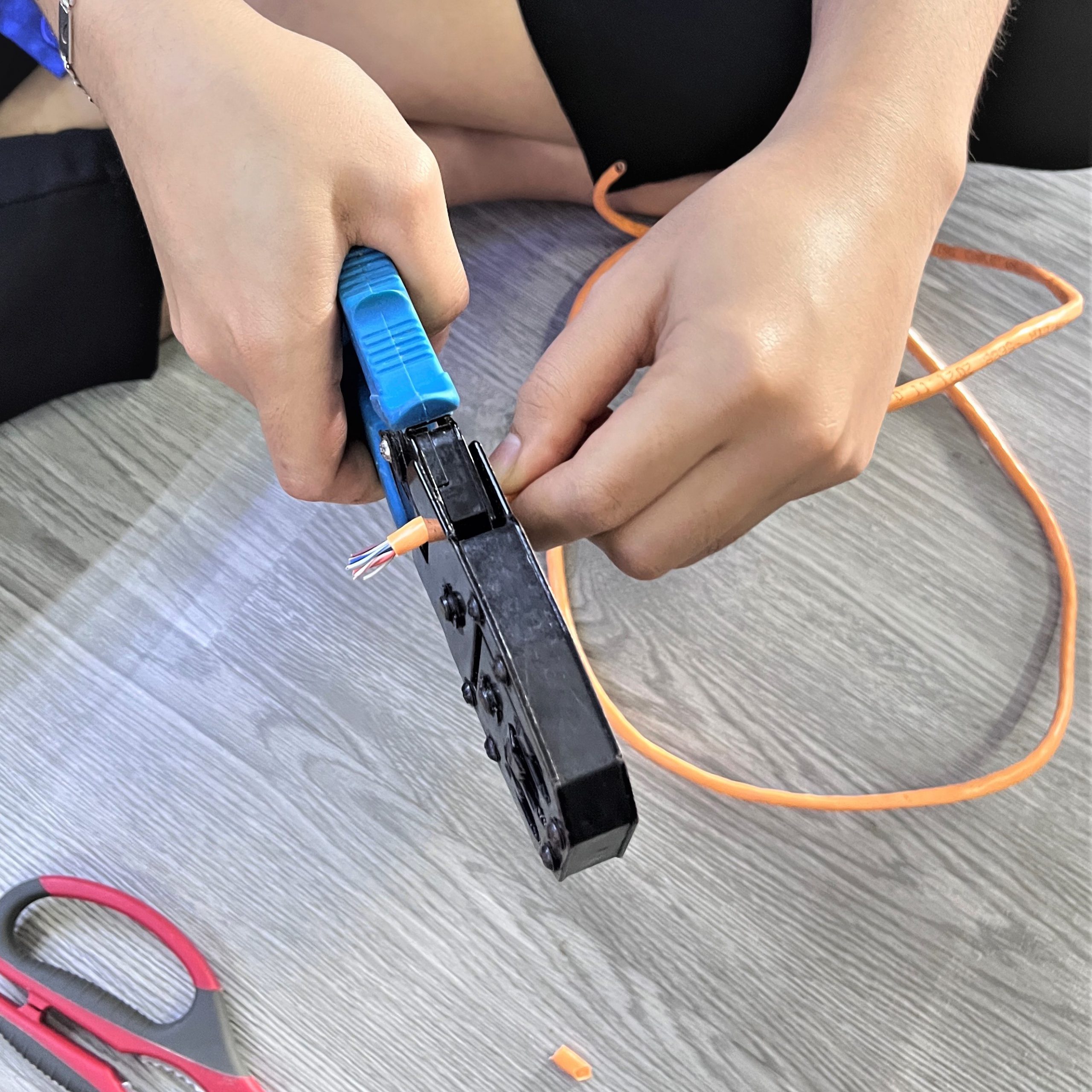

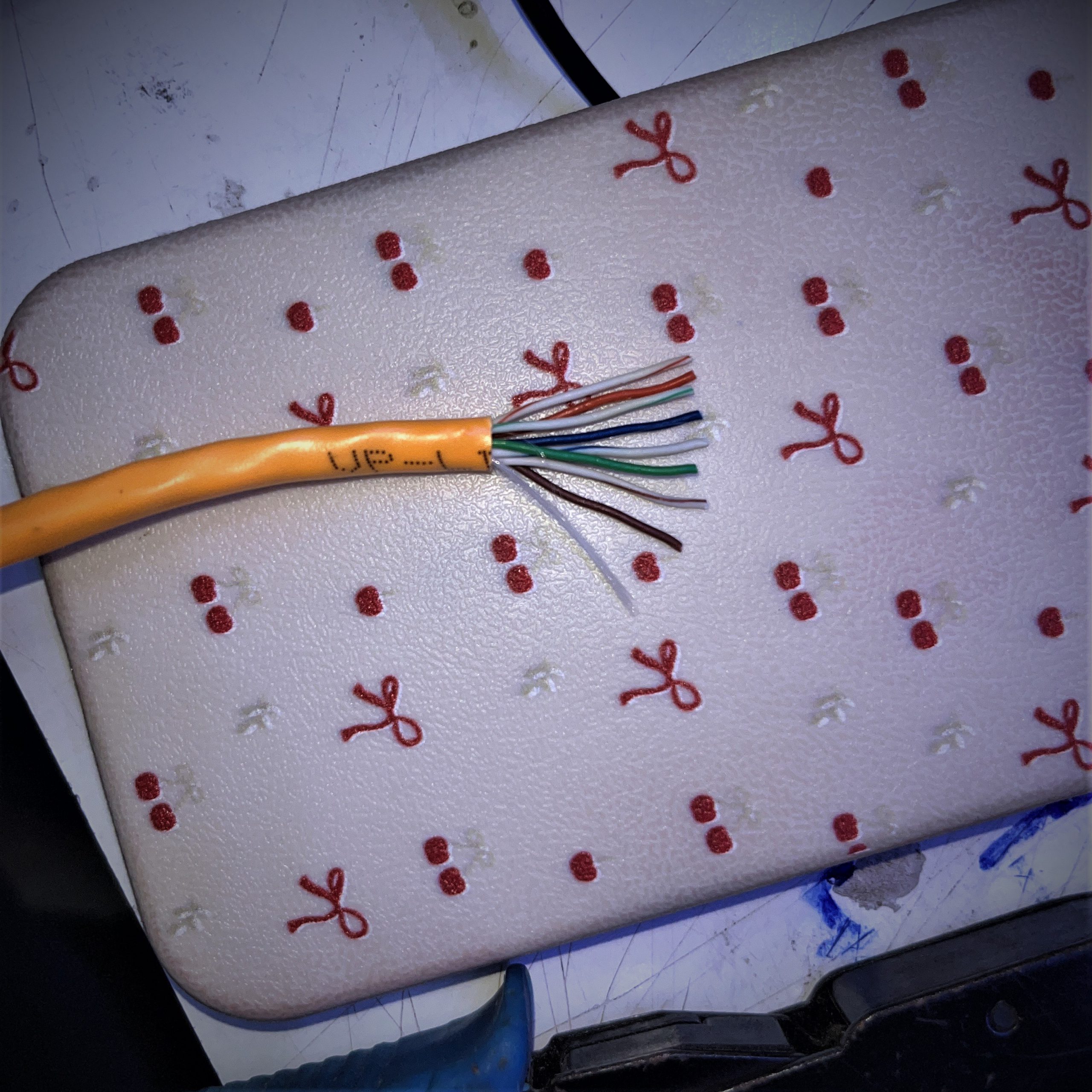

Bước 2: Tuốt vỏ của dây

• Dùng kềm tuốt vỏ ngoài cáp khoảng 2-3cm, cẩn thận không làm đứt các lõi dây bên trong.





Bước 3: Sắp xếp dây theo chuẩn

Có 2 chuẩn:

Chuẩn T568A

1. Trắng xanh lá
2. Xanh lá
3. Trắng cam
4. Xanh dương
5. Trắng xanh dương
6. Cam
7. Trắng nâu
8. Nâu

Chuẩn T568B

1. Trắng xanh lá
2. Xanh lá
3. Trắng cam
4. Xanh dương
5. Trắng xanh dương
6. Cam
7. Trắng nâu
8. Nâu

Thường người ta sử dụng chuẩn T568B nhiều, ít khi sử dụng T568A.

• Gỡ các cặp dây xoắn và vuốt thẳng, sắp xếp theo thứ tự chuẩn T568B.
• Thứ tự màu dây từ 1 -> 8: Trắng cam, cam, trắng xanh lá, xanh dương, trắng xanh dương, xanh lá, trắng nâu, nâu.



Bước 4: Cắt bằng đầu dây.

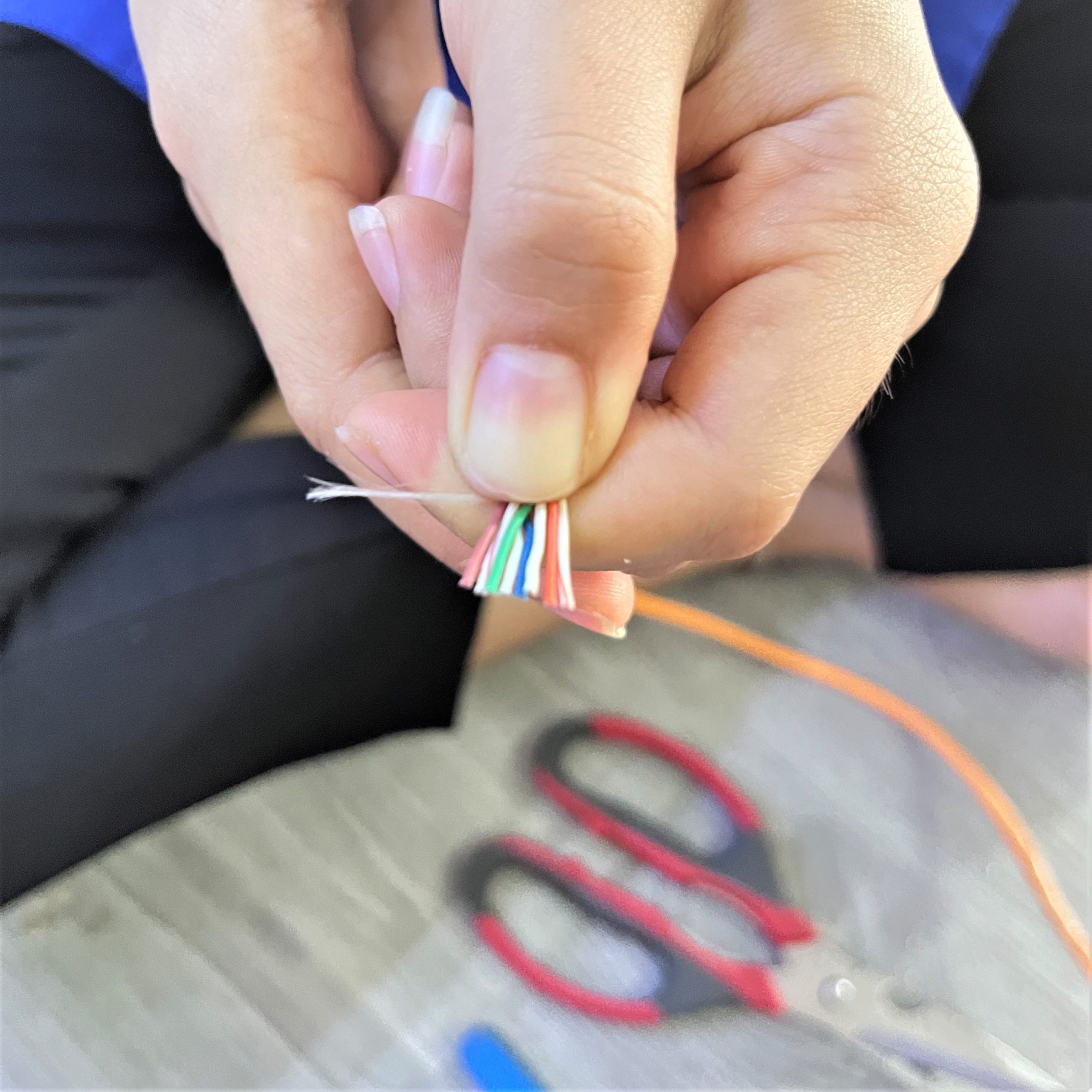

• Xếp sát các lõi dây theo đúng thứ tự, dùng kìm cắt để cắt đều tất cả 8 đầu dây, đảm bảo chúng thẳng hàng và dài khoảng 1.2 – 1.5 cm.

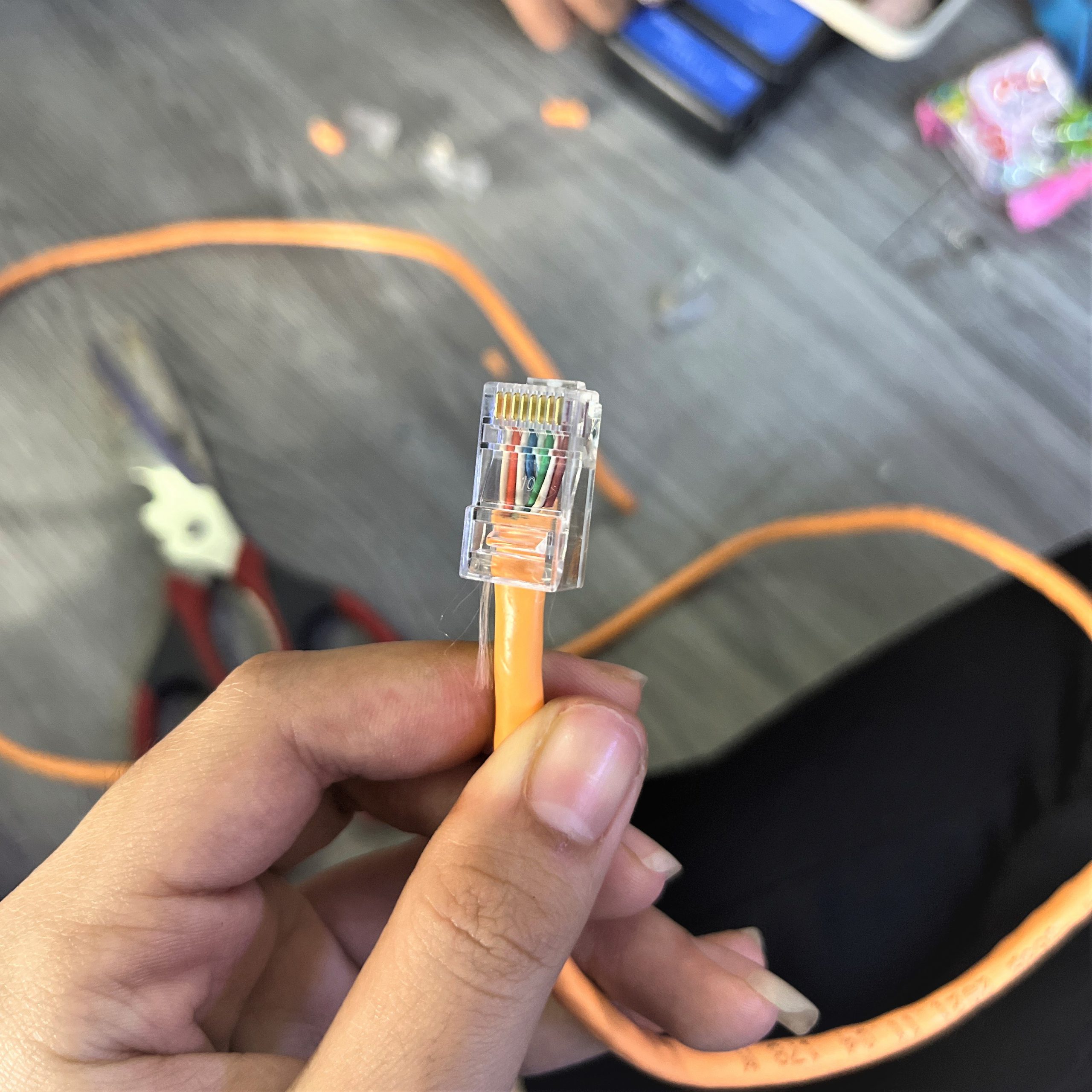

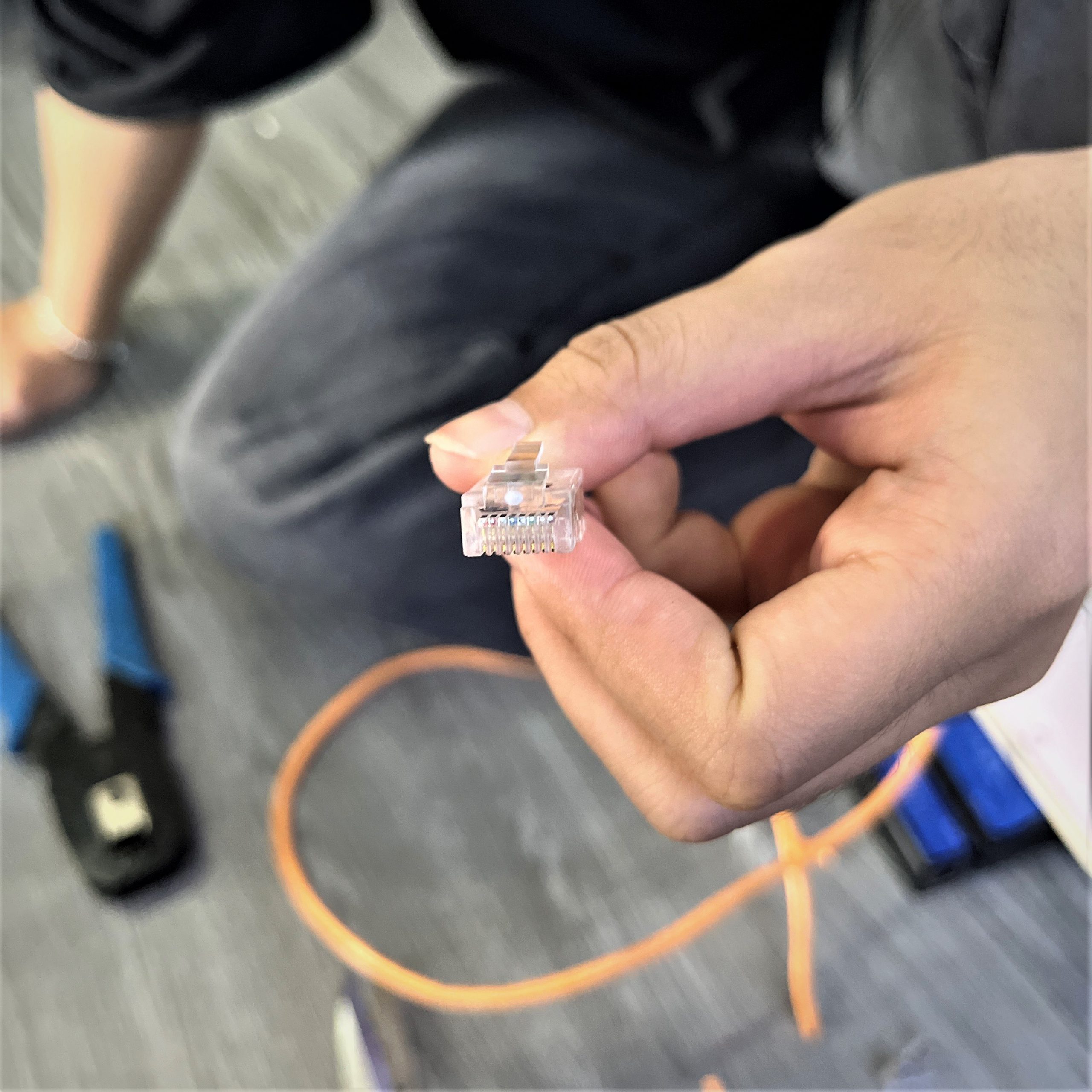

Bước 5: Đút dây vào đầu RJ45B.

• Cầm đầu nối RJ45 với chân đồnghướng lên, đút các lõi dây vào các rãnh, đảm bảo chúng vào hết và chạm tới chân đồng bên trong.

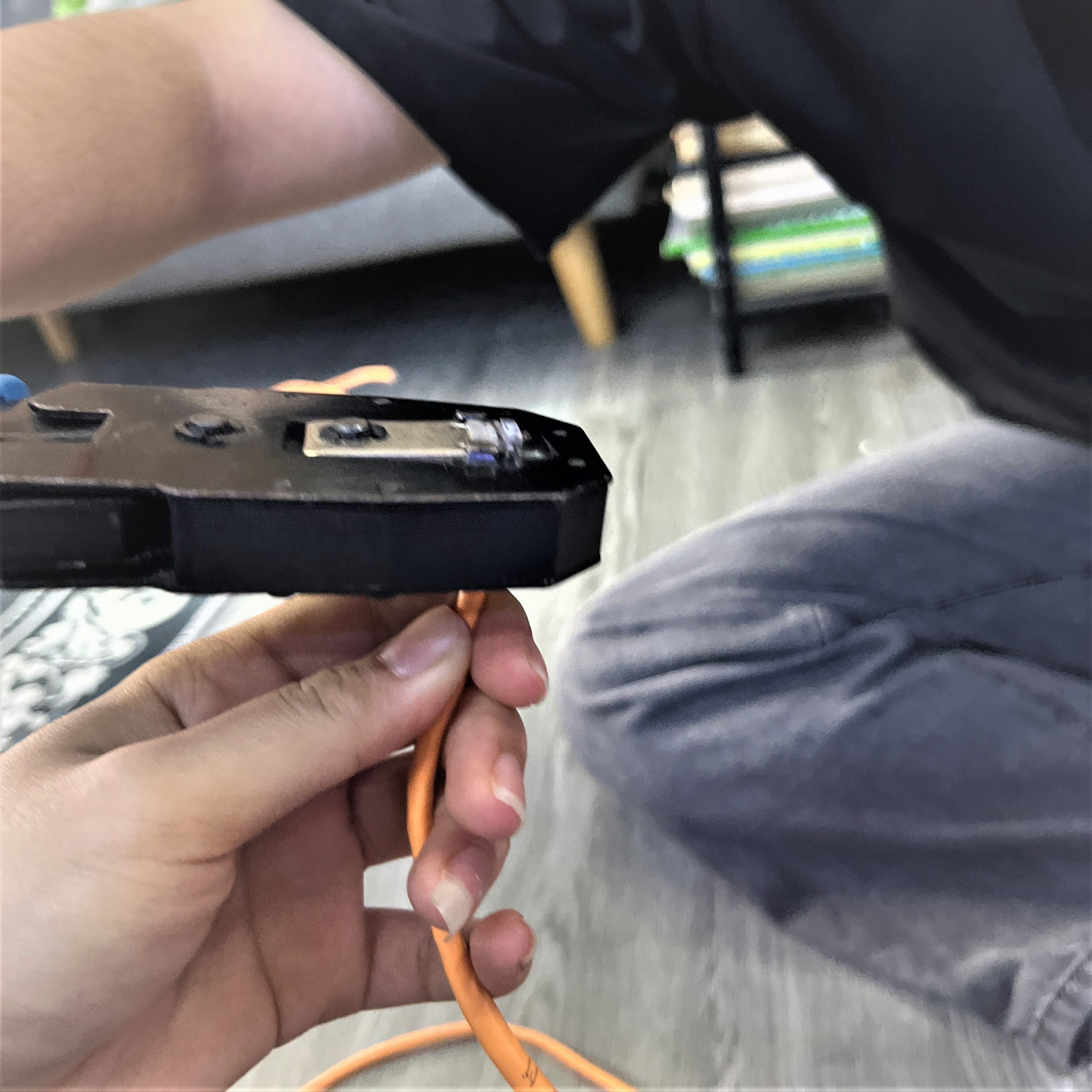

Bước 6: Bấm bằng kềm

• Đặt đầu nối vào kềm bấm mạng, bấm mạnh và dứt khoát để các chân đồng ghim sâu vào lõi dây và lẫy nhựa khóa chặt cáp.

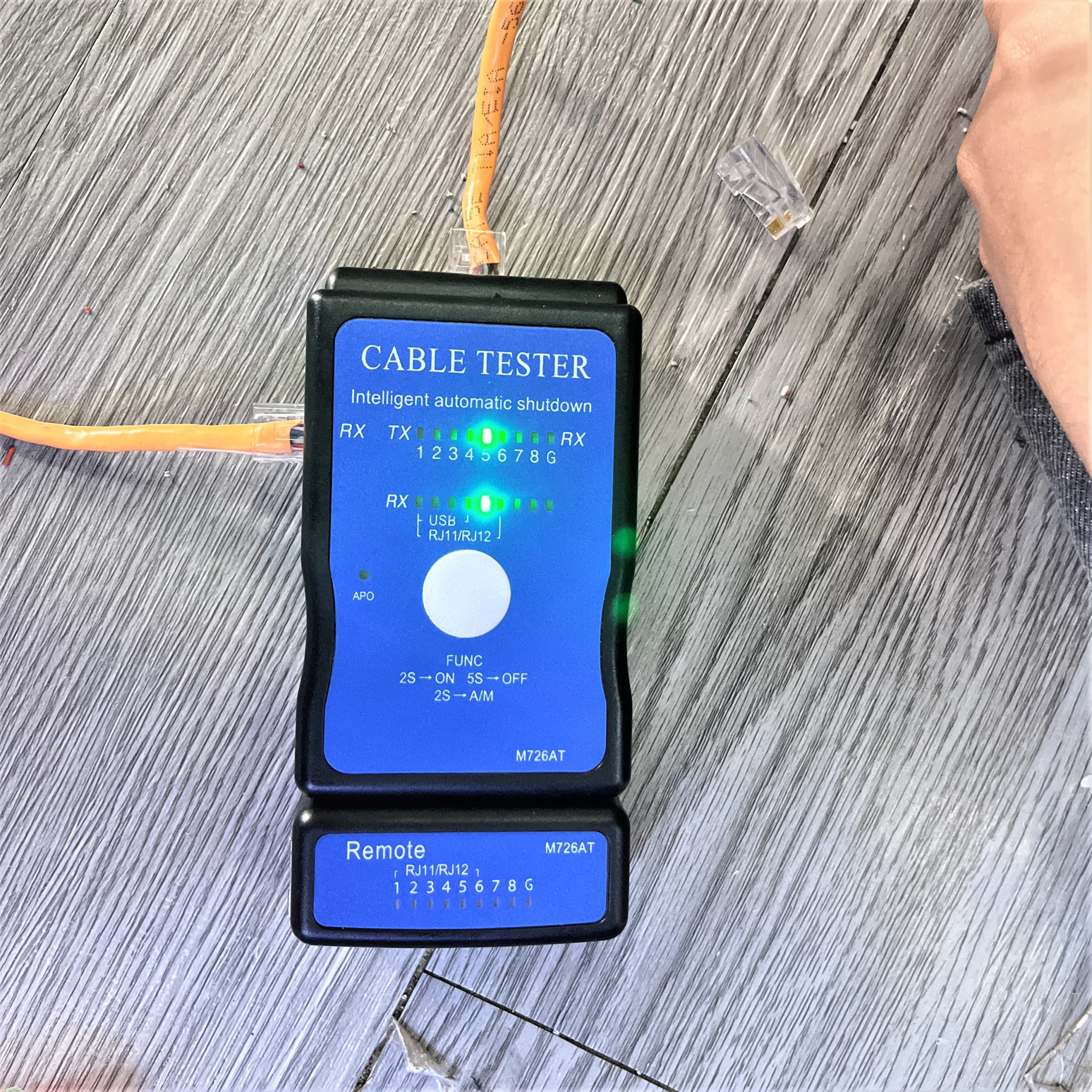

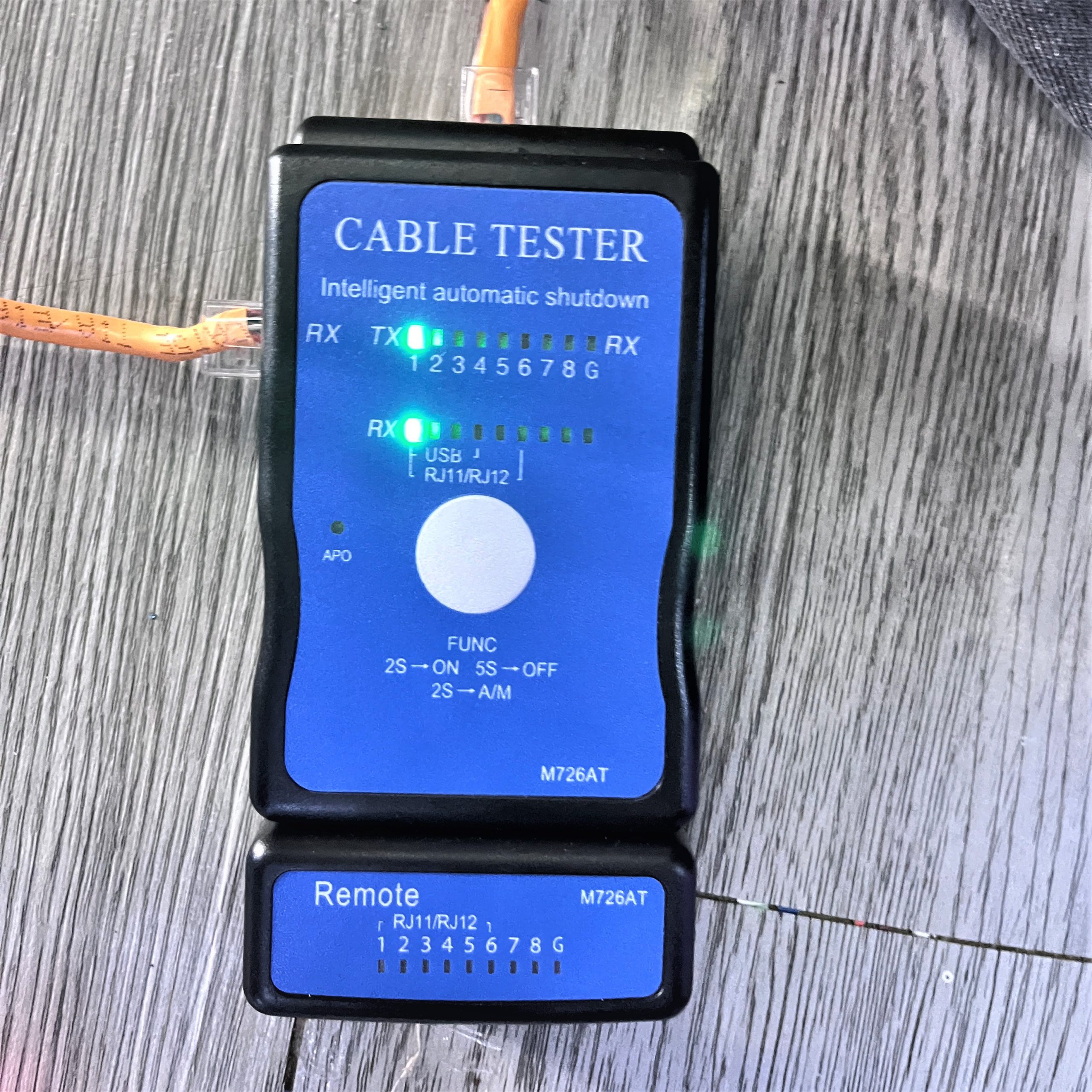

Bước 7: Kiểm tra kết quả (Dùng máy CABLE TESTER)

• Gắn hai đầu dây vào hai cổng của thiết bị.
• Kiểm tra lại bằng mắt và dùng máy test mạng (hộp test) để đảm bảo tất cả các đèn sáng đúng thứ tự 1 -> 8 nếu dây đạt chuẩn, kết nối hoạt động tốt.
