Hướng dẩn cách bấm dây mạng nhanh và chuẩn

1. Tại sao chúng ta nên trang bị kiến thức cơ bản của việc bấm dây cáp mạng?

• Việc kết nối mạng internet hiện nay có nhiều cách. Để thuận tiện cho người dùng có thể sử dụng wifi để kết nối các thiết bị laptop, điện thoại, máy in, camera,….
• Tuy nhiên với máy tính để bàn, sever vẩn phải lựa chọn kết nối thông qua dây cáp mạng. Hơn nữa, nếu mún laptop và các thiết bị mạng luôn trong trạng thái tín hiệu ổn định dù khoảng cách xa modem chính, địa hình chắn sóng, hay chúng ta quên mật khẩu wifi thì sử dụng dây cáp mạng vẩn là giải pháp tối ưu nhất.
• Vậy làm cách nào để bấm dây mạng khi chúng bị hỏng đầu bấm? Khi mua dây mạng mà anh kỹ thuật viên quên bấm đầu mạng? Chúng ta mún tự chia và bấm đầu mạng tại nhà của mình? Hay chúng ta là kỹ thuật mạng của một công ty, trường học? Việc bấm dây mạng trong những trường hợp đó là điều tối thiểu mà chúng ta phải biết và chúng không hề khó khăn như bạn nghĩ.

Trong bài viết này, Tin Học T&C Nha Trang sẽ hướng dẫn cho các bạn cách bấm dây mạng một cách chi tiết và dễ hiểu nhất.

2. Có mấy kiểu bấm dây mạng

     2.1 Có hai kiểu chuẩn bấm cáp là T568A (chuẩn A) và T568B (chuẩn B)

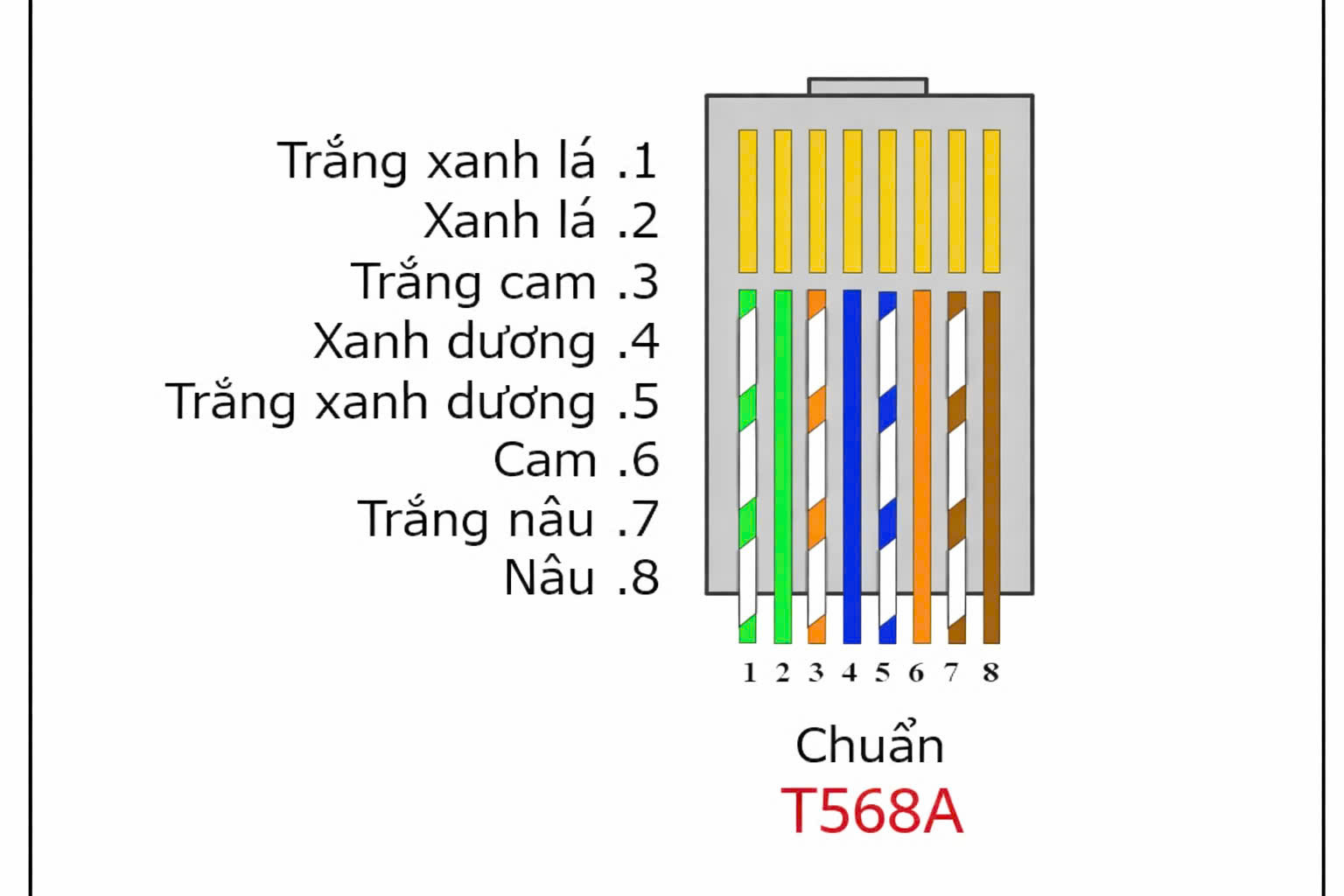

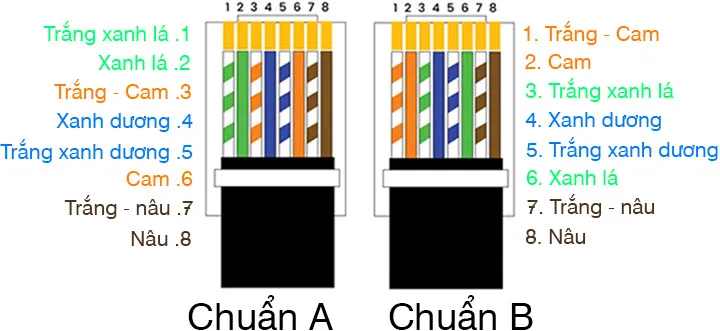

Quy định về thứ tự màu sắc của dây như sau, chúng ta có thể xem rõ hơn trong hình minh hoạ dưới đây.

• Chuẩn T568A: Trắng xanh lá – xanh lá – trắng cam – xanh dướng – trắng xanh dương – cam – trắng nâu – nâu
• Chuẩn T568B: Trắng cam – cam – trắng xanh lá – xanh dương – trắng xanh dương – xanh lá – trắng nâu – nâu

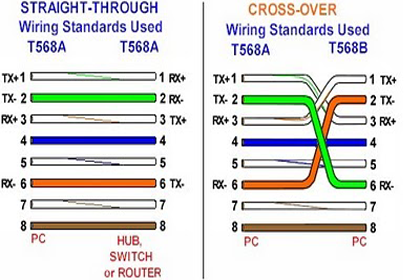

     2.2 Có hai kiểu bấm dây mạng là bấm thẳng và bấm chéo

Sự kết hợp giữa chuẩn A và chuẩn b khi bấm 2 đầu cáp tạo ra 2 kiểu bấm dây mạng khác nhau.

• Bấm thẳng: là khi bấm chúng ta bấm 2 đầu cáp mạng cùng 1 chuẩn (A hoặc B). Kiểu này được dùng để kết nối 2 thiết bị khác loại lại với nhau. VD: PC + Switch, Switch + Router
• Bấm chéo: là khi chúng ta bấm 2 đầu cáp mạng khác chuẩn (1 đầu chuẩn A và 1 đầu chuẩn B). Kiểu này dùng để nối 2 thiết bị cùng loại lại với nhau. VD: PC – PC,  Router – Router

     2.3 Bấm dây mạng 2 đầu không theo chuẩn A hoặc B có được không?

• Nhiều người quan niệm chỉ cần bấm dây cho thứ tự màu dây 2 đầu không giống nhau, không cần phải theo chuẩn A hay B, điều đó không đúng.
• Nếu không bấm dây mạng theo đúng chuẩn, dây mạng vẩn dùng được nhưng không đảm bảo được tín hiệu do không khử hết nhiễu điện tử.

• Nếu bấm 2 đầu không theo A hoặc B (màu dây lộn xộn):

  •  Có thể không nhận mạng

  • Có thể chỉ chạy 10–100 Mbps, không lên được 1 Gbps

  •  Dễ mất kết nối, chập chờn

• Kết luận, về thực tế có thể dùng tạm trong 1 số trường hợp đặc biệt. Về kỹ thuật và tiêu chuẩn thì không đúng chuẩn không nên sử dụng. Về lâu dài chúng ta nên bấm đúng chuẩn T568A hoặc T568B cho cả hai đầu để đảm bảo ổn định, tốc độ truyền tải và dễ bảo trì.

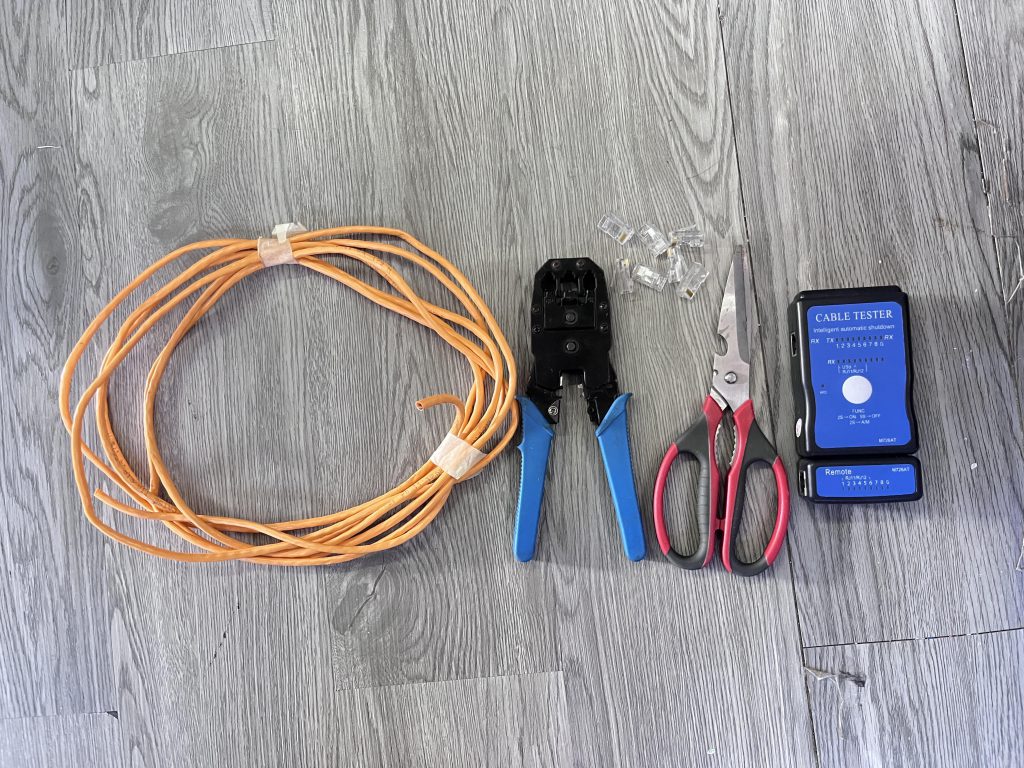

3. Chuẩn bị dụng cụ bấm dây mạng

Để bấm dây mạng, chúng ta chuẩn bị những dụng cụ sau:

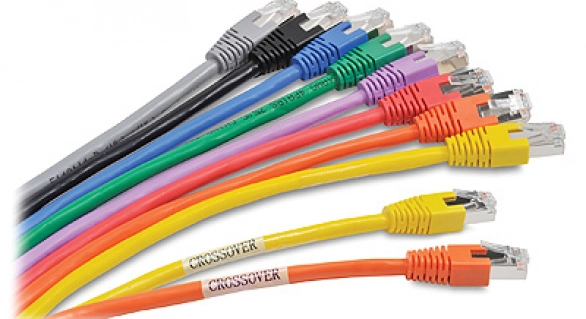

• Dây cáp mạng: Tuỳ theo nhu cần sử dụng dây ngắn khác nhau, có rất nhiều loại dây cat5 và cat6 cho bạn lựa chọn.
• Kìm bấm cáp mạng: Chúng ta nên lựa chọn các kìm bấm mạng chính hãng để bấm cáp có độ hiệu quả chính xác và tốt nhất cho đầu mạng.
• Hạt mạng RJ45: Chúng ta nên chuẩn bị 10 – 20 chiếc để phòng ngửa khi bấm hỏng hoặc hư hạt mạng. chúng ta có thể dùng hạt RJ45 AMP nhựa hoặc RJ45 bọc sắt đều được.
• Hộp test dây mạng: Dùng để chúng ta test thử dây mạng sau khi bấm xem đã bấm đúng chuẩn A hoặc B hay chưa? Có dây nào mất tín hiệu không?

4. Cách bấm dây mạng

     4.1 Bấm dây mạng theo chuẩn B

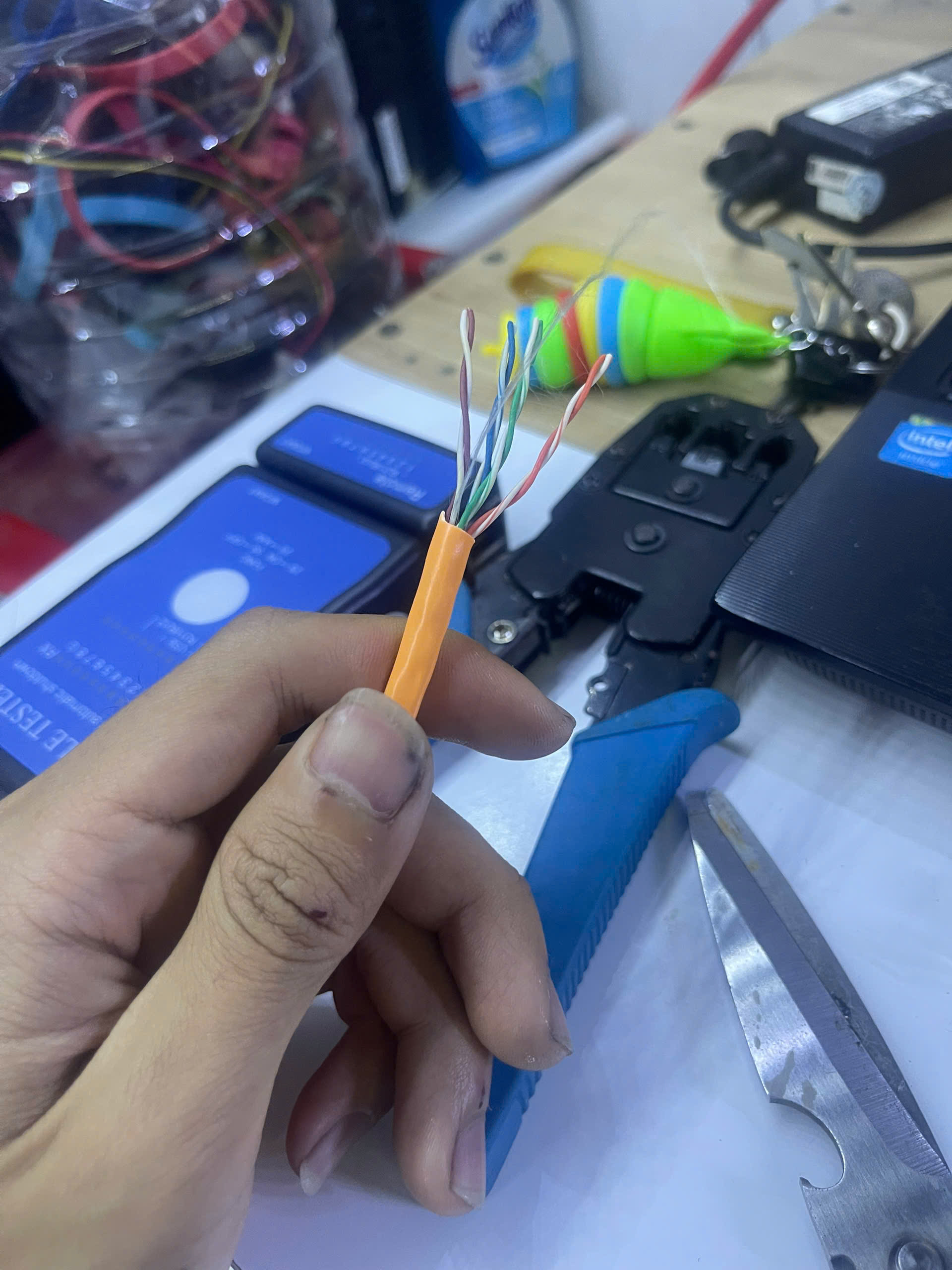

Bước 1: Chúng ta cắt lớp vỏ dây cáp mạng

• Dùng kìm bấm mạng hoặc kéo để cắt bỏ lớp vỏ cáp mạng khoảng 4cm, có thể cắt dài thêm chút để sắp xếp màu cho dễ.
• Thực hiện tuốt vỏ dây sao cho không để cắt vào phần lõi.

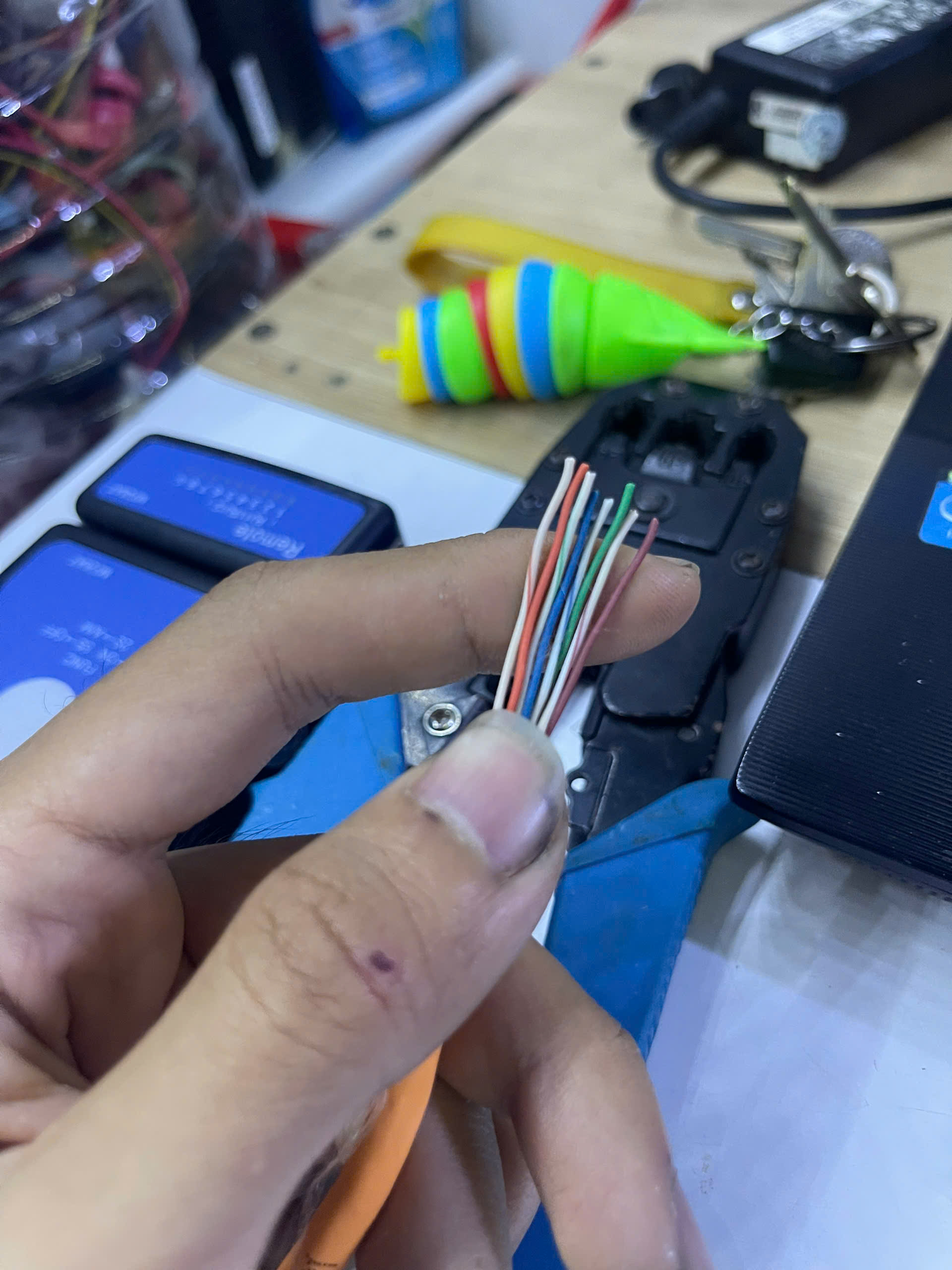

Bước 2: Ta Sắp xếp vị trí 8 lõi dây theo đúng chuẩn B

• Gỡ và vuốt thẳng 4 cặp lõi dây xoắn đôi ra.
• Xếp dây theo thứ tự như sau: Trắng cam – cam – trắng xanh lá – xanh dương – trắng xanh dương – xanh lá – trắng nâu – nâu

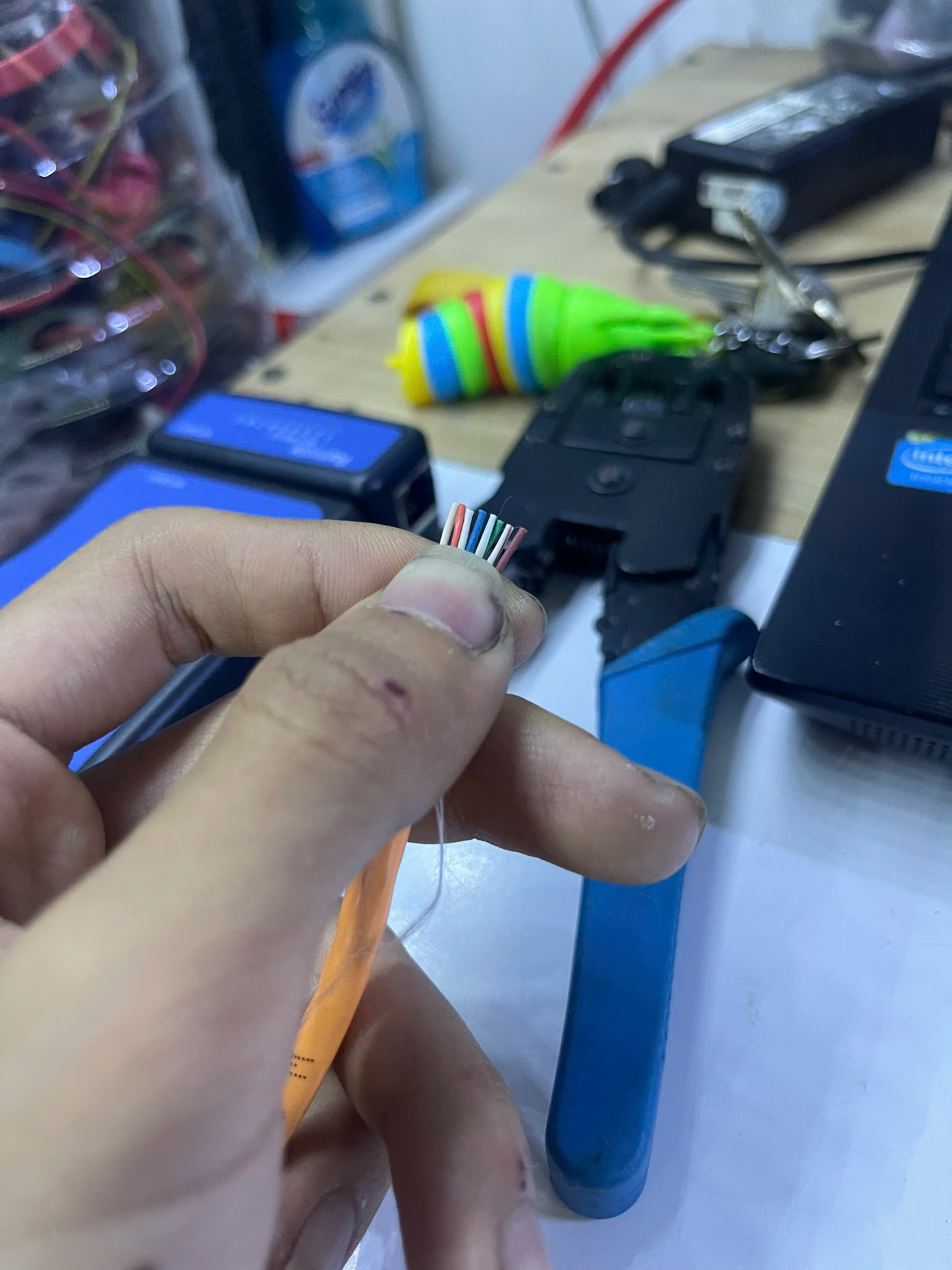

Bước 3:Tiếp theo cắt đầu lõi dây bằng kìm bấm mạng hoặc kéo

• Xếp các dây sát nhau, vuốt thẳng 1 lần nữa, dùng kìm hoặc kéo cắt đầu lõi dây đồng bằng nhau

Bước 4: Chúng ta tiến hành bấm dây mạng

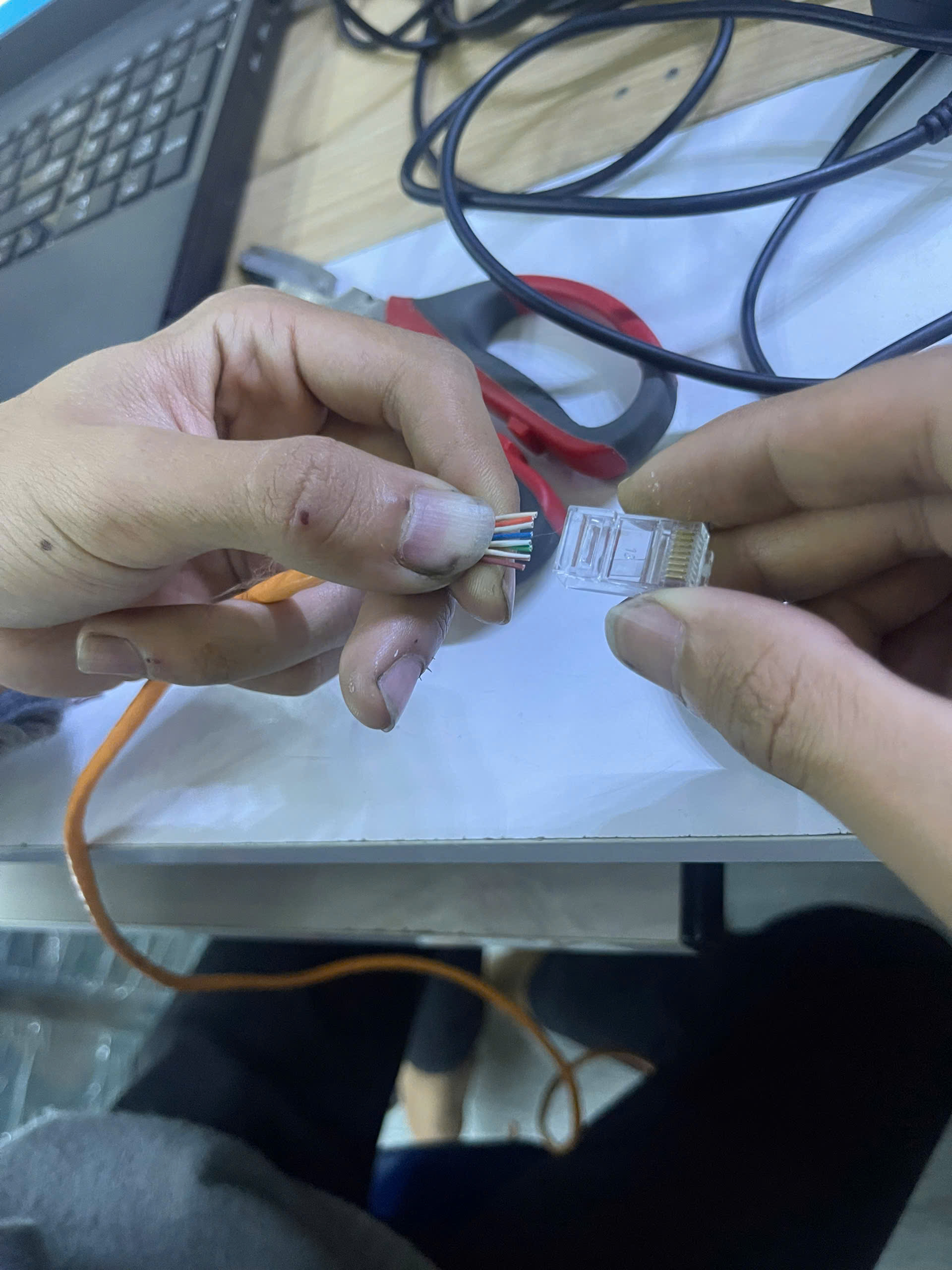

• Để ngữa hạt mạng (phần lá đồng hướng lên trên), dùng lực ngón cái và ngón trỏ khéo léo đút đầu cáp thật sâu, sao cho các lõi đồng đều chạm đầu trên của hạt mạng.
• Thứ tự màu dây tính từ bến trái qua phải tương ứng với vị trị 8 lá đồng trên hạt mạng.

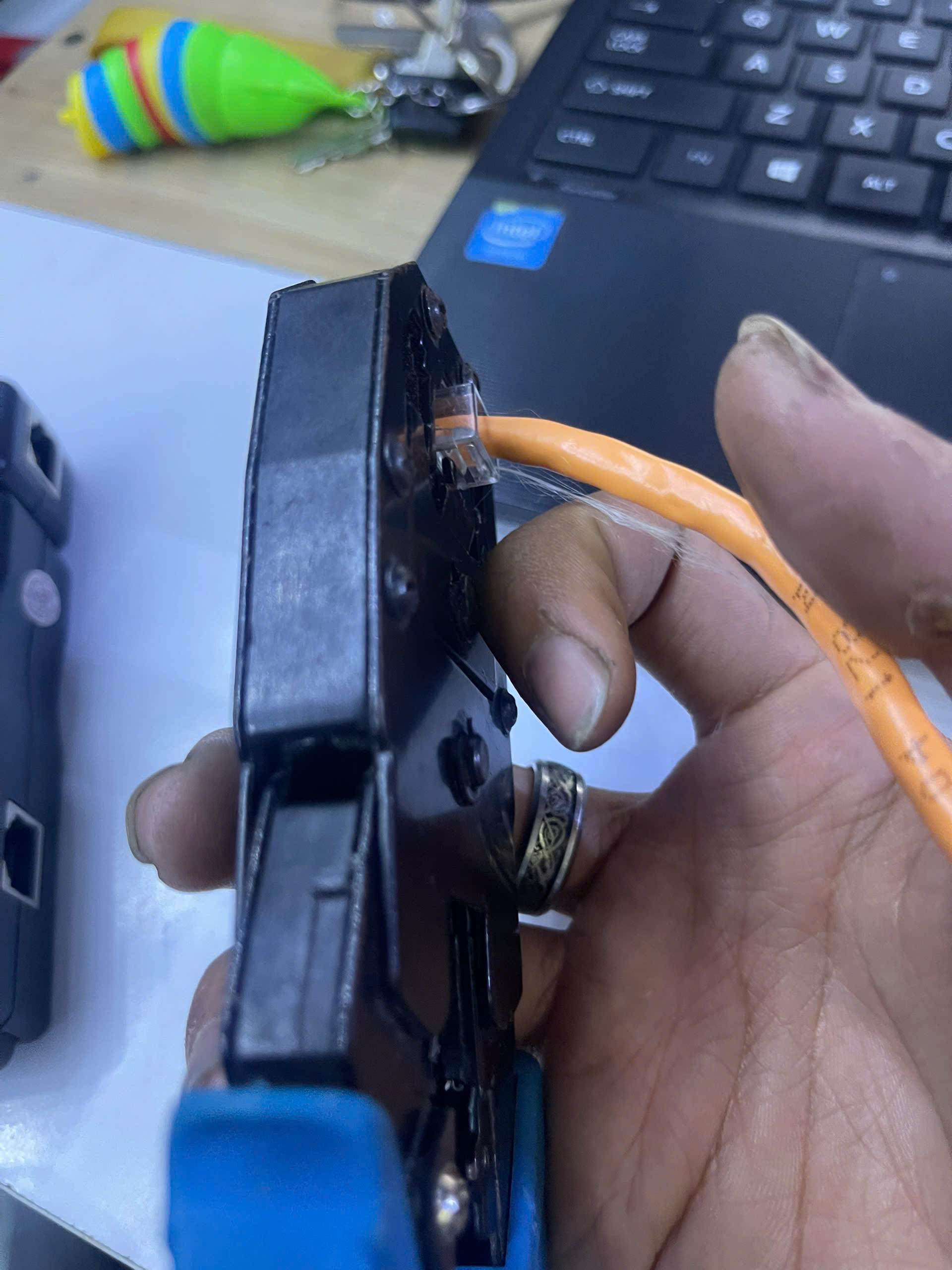

• Nhét đầu mạng vào kìm sao cho răng của kìm bấm khớp với 8 lá đồng của hạt mạng, bấm mạnh và thật là dứt khoát.

Bước 5: Bạn Bấm đầu mạng còn lại tương ứng

• Thực hiện thao tác từ bước 1 đến bước 4 với đầu dây mạng còn lại.

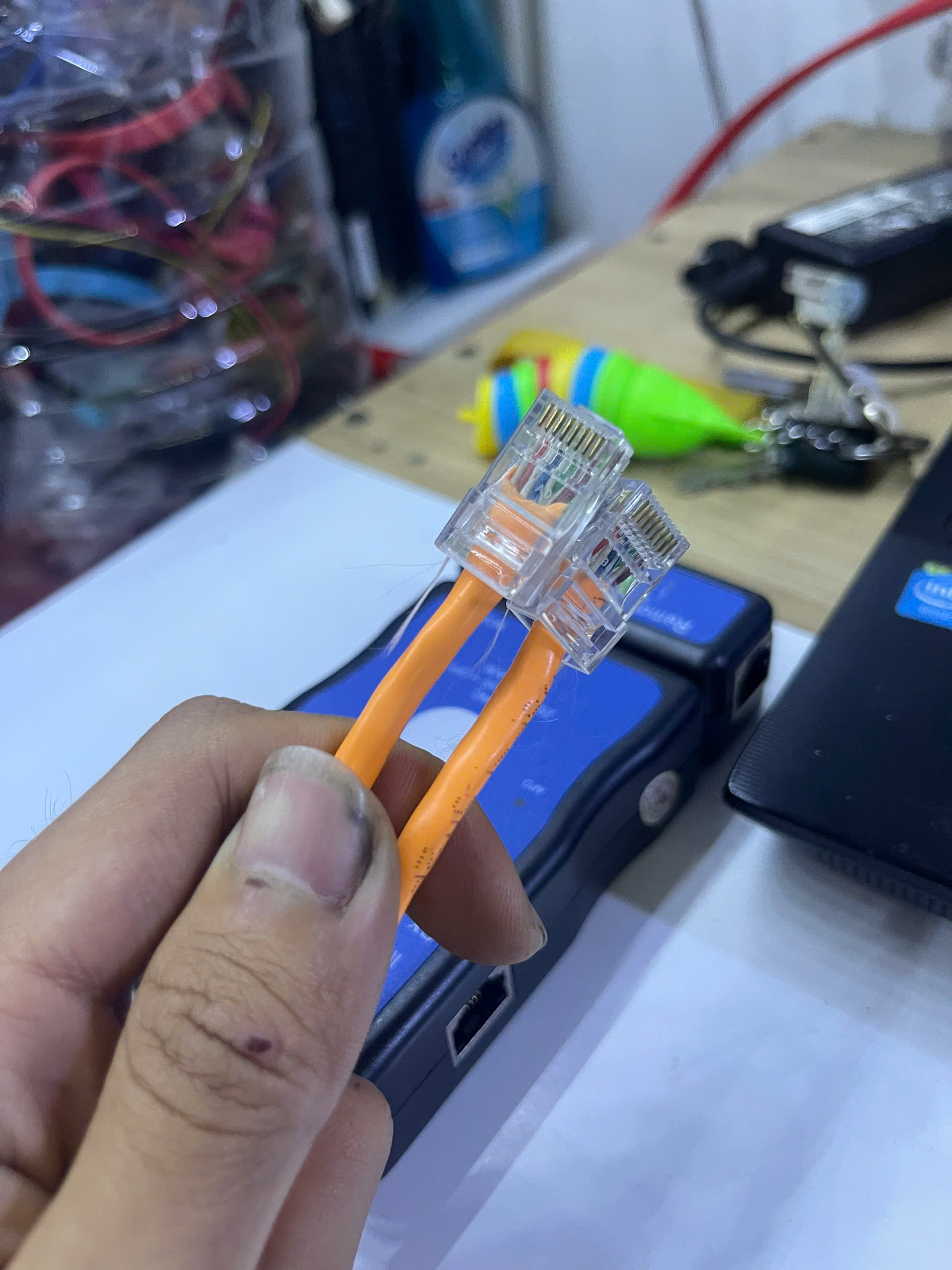

Bước 6: Chúng ta tiến hành test dây mạng vừa bấm

• Dùng hộp test mạng cắm 2 đầu dây vừa bấm vào. Hộp test sáng đèn theo thứ tự từ 1 đến 8 là được.
• Nếu không có hộp test mạng, chúng ta cắm dây mạng vừa bấm trực tiếp vào Switch, modem hoặc laptop, nếu thông mạng là ok.

4.2 Bấm dây mạng theo chuẩn A

•  Về cơ bản, cách bấm dây mạng theo chuẩn A cũng dúng như chuẩn B. Chỉ khác việc chúng ta phải sắp xếp theo thứ tự dây mạng
• Chuẩn A chúng ta sắp xếp theo thứ tự như sau: Trắng xanh lá – xanh lá – trắng cam – xanh dướng – trắng xanh dương – cam – trắng nâu – nâu.

5. Một số lưu ý khi chúng ta bấm dây mạng

     5.1 Lưu ý khi bạn chọn dụng cụ bấm mạng

• Không chọn kìm bấm mạn nhiều chức năng quá sẽ khó bấm (Talon, AMP,…), kìm bấm đầu mạng RJ45 – RJ11 – xanh – thường là kìm dễ bấm nhất.
• Không chọn hạt mạng kém chất lương: Hạt có chân đồng mỏng, nhựa dễ vở khi bấm sẽ hỏng liên tục, hạt có lỗ đút dây quá to nên không giữ cố được dây. Nên chọn hạt RJ45 AMP nhựa dẻo hoặc RJ45 bọc sắt chúng tôi đang bán.
• Không nên chọn dây mạng lõi quá nhỏ hoặc quá cứng: Người mới bấm sẽ rất khó bấm dây

   5.2 Lưu ý trong quá trình bấm dây mạng

• Các dây đồng phải sát với đầu hạt mạng: Nếu không sát, lá đồng của hạt mạng sẽ không ghim vào dây đồng, dây mạng sẽ không có tín hiệu. Biểu hiện khi chúng ta thử bằng hộp test là có đèn sáng đèn không.
• Nhìn kĩ vị trí màu của lõi dây trước khi bấm xem đúng chuẩn A hoặc B chưa.
• Lẫy nhựa của hạt mạng phải ghim vào phần nhựa chưa cắt của dây, như vậy lõi dây mới được giữ cố định sau khi bấm.
• Tránh bấm kìm quá mạnh là vỡ đầu hạt mạng.
• Thử dây sau khi bấm bằng cả hộp test và laptop. Tránh trường hợp thử bằng hộp test thì sáng đủ 8 đèn 2 bên hoặc ở trên và dưới nhưng khi cắm vào laptop lại không có mạng do dây quá dài nên không có tín hiệu.

Trên đây chúng tôi đã trình bày chi tiết các bước để tiến hành bấm dây cáp mạng bao gồm: Tìm hiểu chuẩn bấm dây, chuẩn bị dụng cụ bấm đầu mạng, các bước bấm dây và một số lưu ý kèm theo.

Hi vọng qua bài viết này, mọi người có thể tự nhiên bấm dây mạng mà không cần mang dây mạng ra cửa hàng máy tính hoặc thuê các đơn vị thi công mạng tại nhà.
