Hướng dẫn cách lắp ráp, cài win lên MAINBOARD PC (test trần – ngoài vỏ case)

MỤC LỤC

1. Chuẩn bị trước khi lắp và kiểm tra mainboard
1.1. Các linh kiện và dụng cụ cần có
1.2. Lưu ý khi chuẩn bị

2. Tiến hành lắp và kiểm tra mainboard (test ngoài case)
2.1. Lắp CPU vào mainboard
2.2. Gắn tản nhiệt CPU
    – Lưu ý khi gắn tản nhiệt CPU dạng 4 chốt
2.3. Lắp RAM
2.4. Cấp nguồn cho mainboard
2.5. Kết nối thiết bị ngoại vi
2.6. Gắn loa beep (PC speaker)
2.7. Gắn ổ cứng (HDD/SSD)
2.8. Khởi động và tiến hành cài đặt Windows

---

1.Chuẩn bị trước khi lắp và kiểm tra mainboard

Trước khi tiến hành lắp và test mainboard, cần chuẩn bị đầy đủ linh kiện và dụng cụ để quá trình thực hiện diễn ra an toàn và thuận lợi.

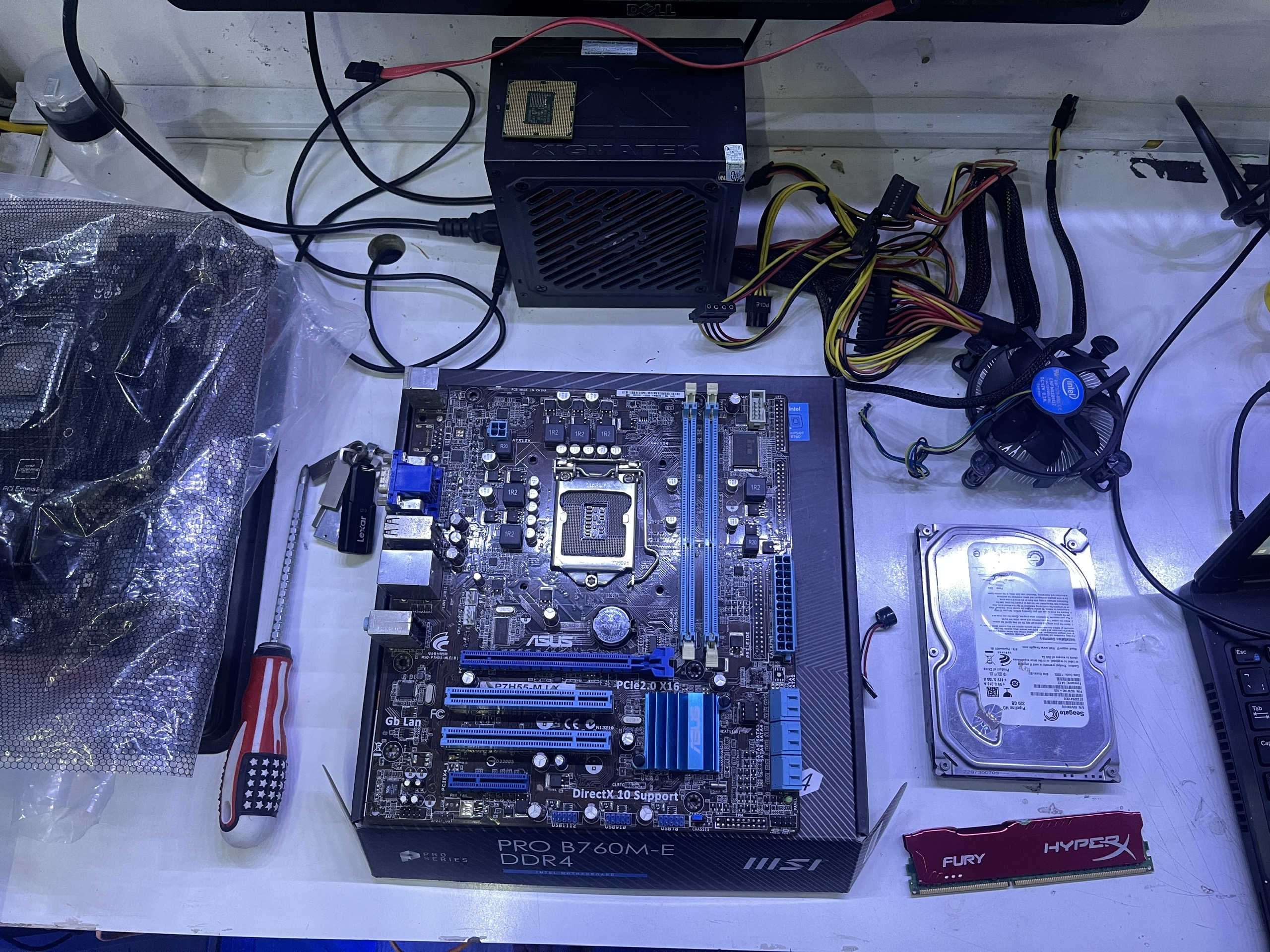

1.1. Các linh kiện và dụng cụ cần có

• Mainboard

• CPU

• Tản nhiệt CPU

• 1 thanh RAM

• PSU (bộ nguồn)

• Màn hình

• Bàn phím

• 1 ổ cứng HDD hoặc SSD

• 1 cáp SATA dùng để nối main với ổ cứng

• 1 USB đã cài Windows

• Găng tay chống tĩnh điện (nếu có)

• Loa beep (PC speaker)

• Tua vít

1.2. Lưu ý khi chuẩn bị

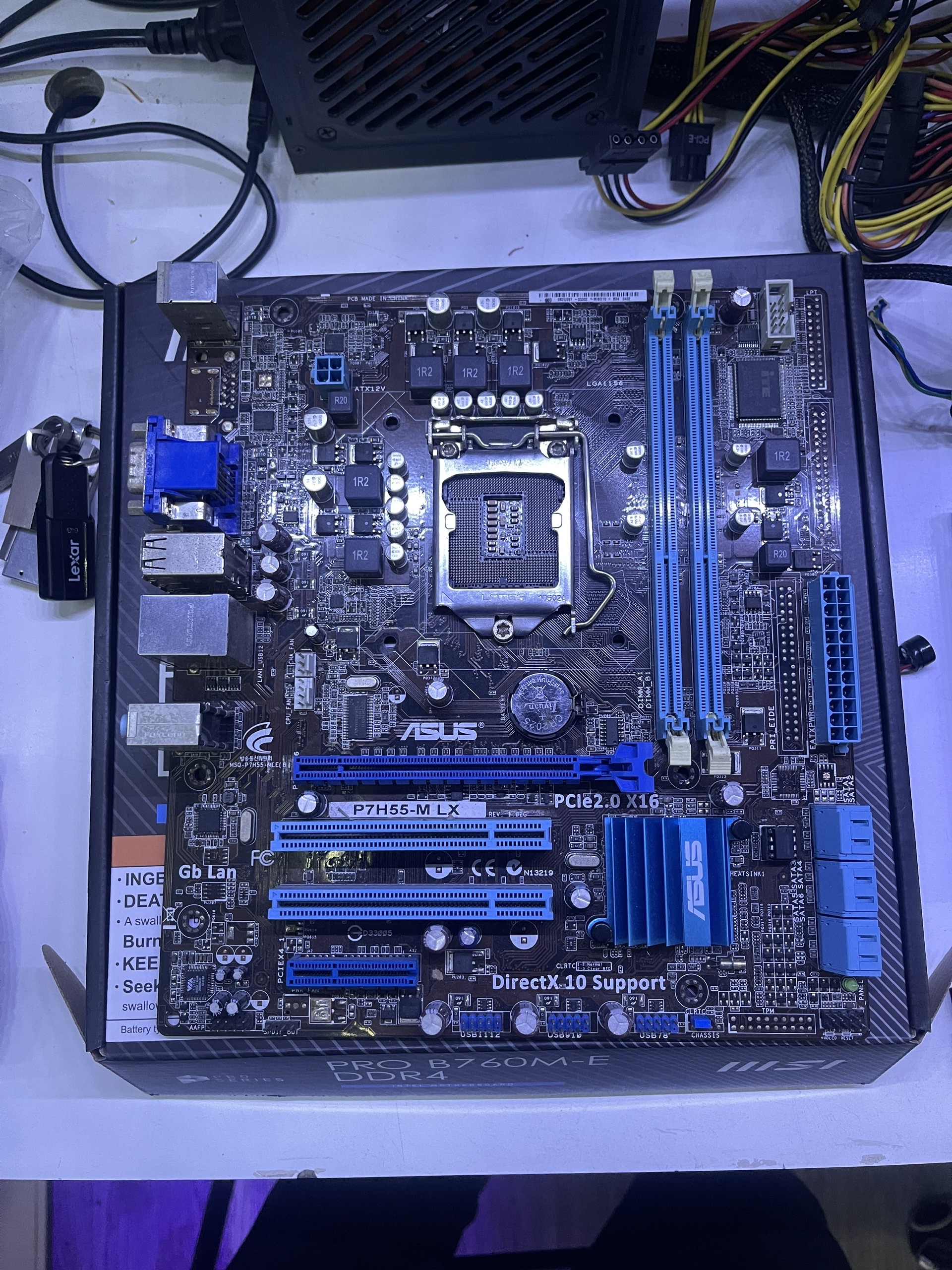

=> Đặt mainboard lên hộp main hoặc bìa carton, không đặt lên kim loại hoặc các vật dẫn điện để tránh chập mạch và tĩnh điện.

---

🎥VIDEO HƯỚNG DẪN CHI TIẾT CÁCH LẮP RÁP VÀ CÀI WIN MAINBOARD

2. Tiến hành lắp và kiểm tra mainboard (test ngoài case)

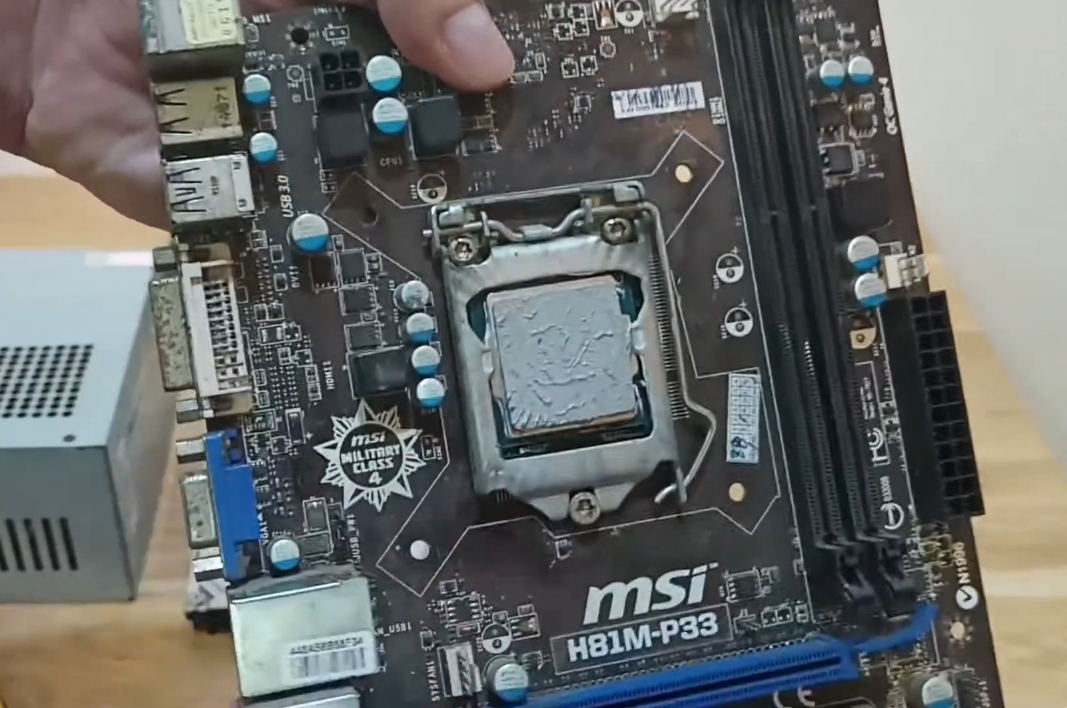

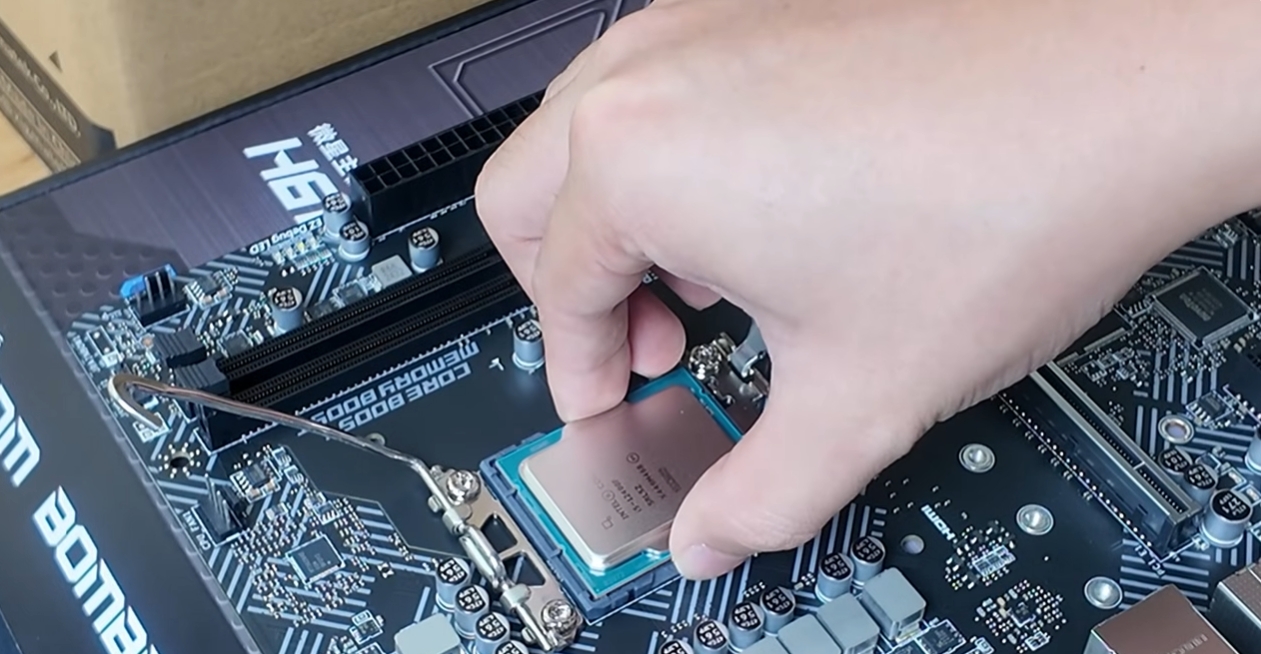

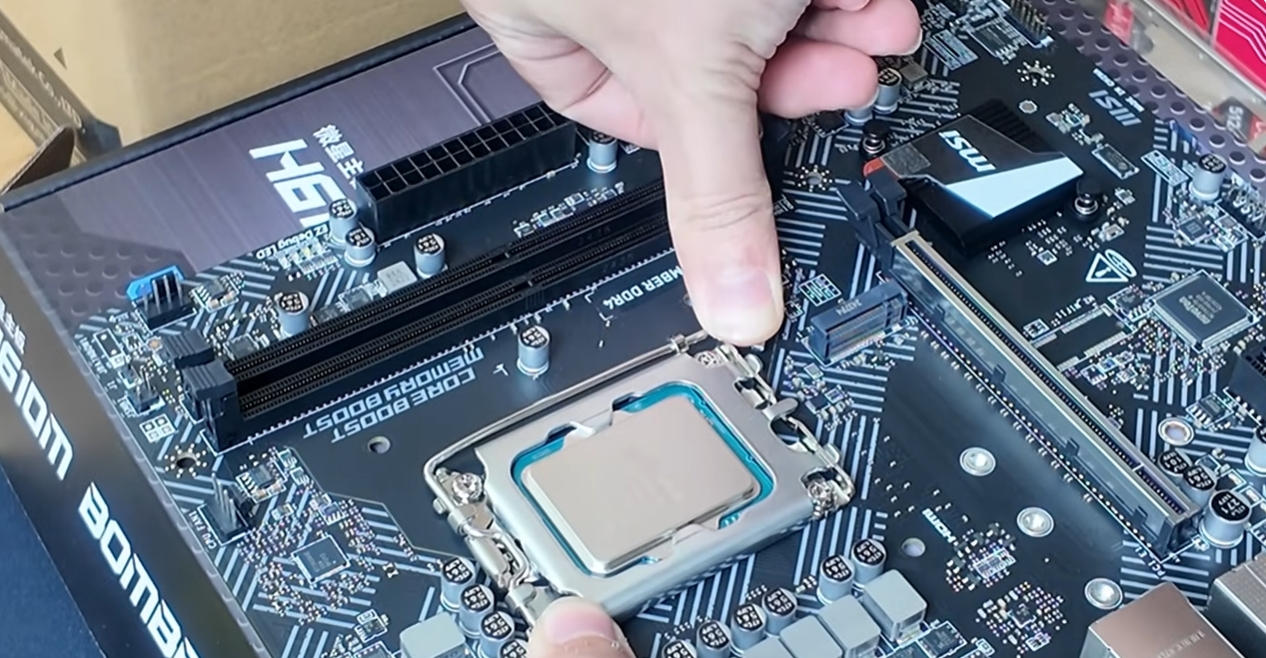

2.1. Lắp CPU vào mainboard

1. Mở ngàm socket trên mainboard.

2. Canh CPU đúng chiều theo ký hiệu tam giác trên CPU và socket.

3. Đặt CPU nhẹ nhàng vào socket, không dùng lực ấn.

4. Gạt cần khóa socket để cố định CPU.

2.2. Gắn tản nhiệt CPU

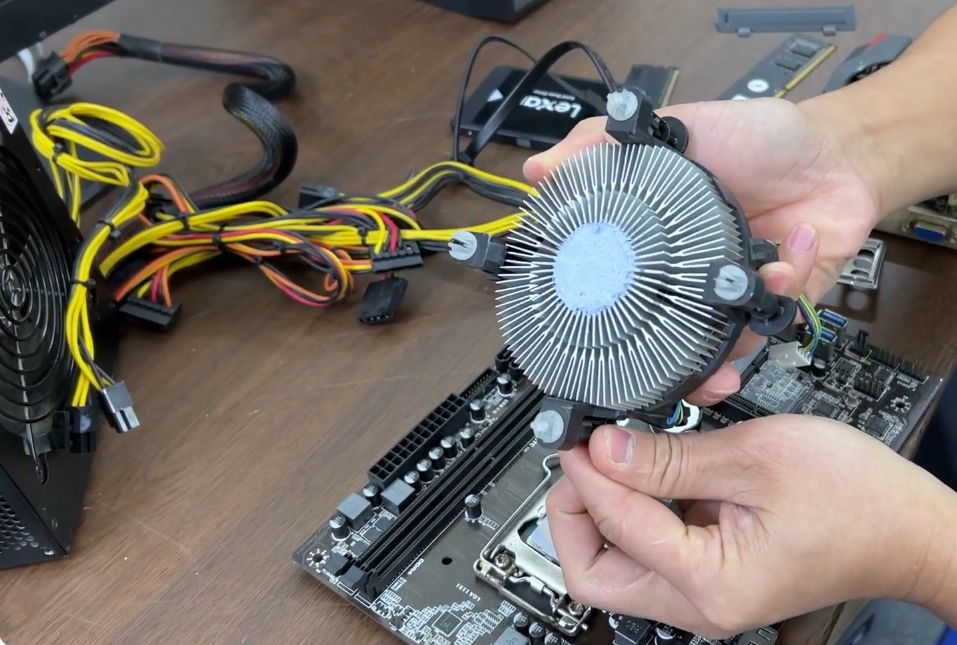

1. Kiểm tra keo tản nhiệt (dùng keo tản nhiệt chét lên CPU).

2. Đặt tản nhiệt lên CPU chắc chắn và khóa chốt xoay 4 góc cố định.

3. Cắm dây quạt vào cổng CPU_FAN trên mainboard.

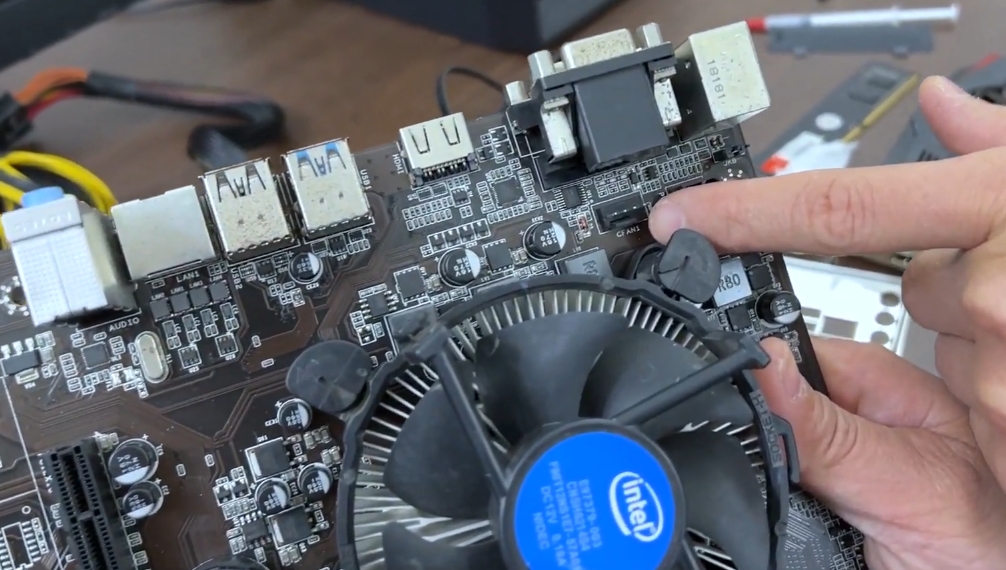

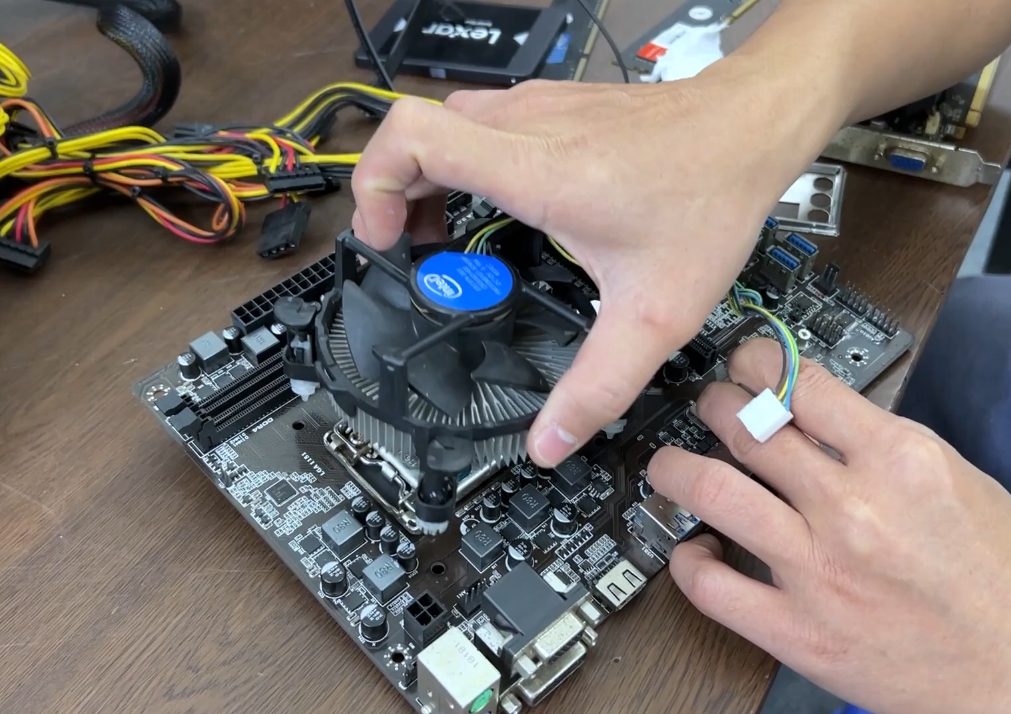

Lưu ý khi gắn 4 đầu chốt của quạt CPU

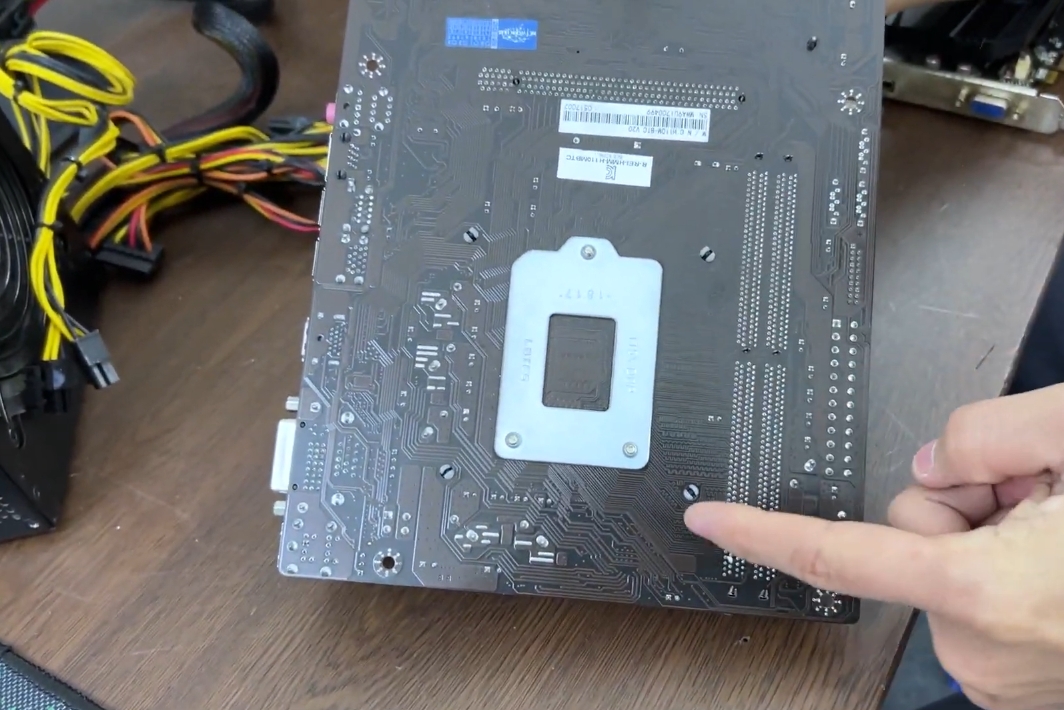

Khi gắn quạt tản nhiệt CPU dạng 4 chốt vào 4 lỗ xung quanh socket CPU trên mainboard, cần chú ý lắp đúng chiều chốt. Trước khi lắp, các chốt nhựa phải được xoay về vị trí mở khóa (thường là mũi tên trên đầu chốt hướng ra ngoài). Sau đó, đặt quạt đúng vị trí và ấn từng chốt theo đường chéo để quạt được cố định chắc chắn.

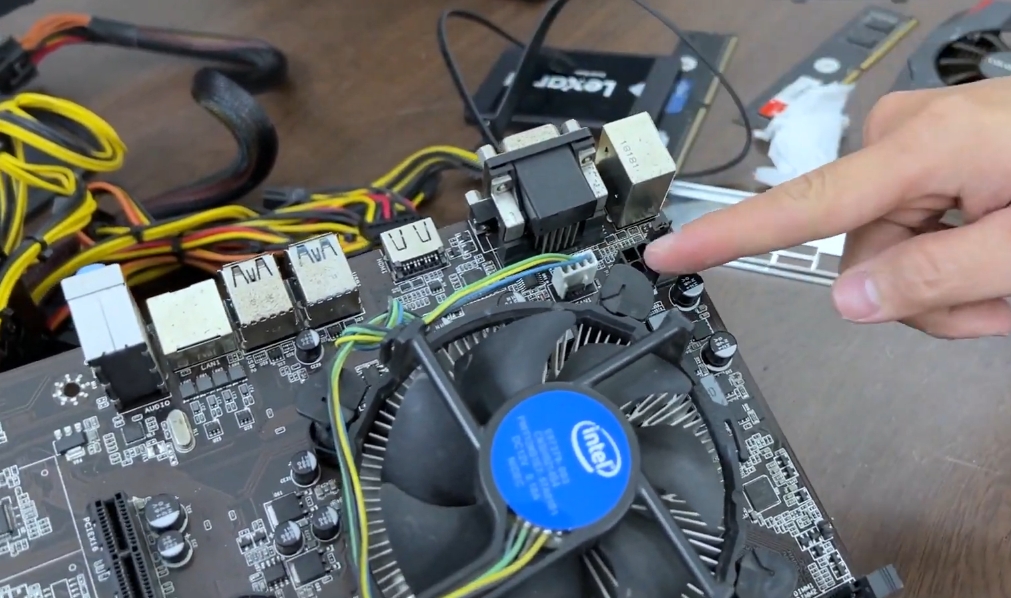

Ngoài ra, cần đảm bảo dây quạt hướng về phía cổng CPU_FAN để tránh căng dây hoặc vướng linh kiện khác. Sau khi lắp xong, nên kiểm tra lại bằng cách kéo nhẹ quạt lên để chắc chắn các chốt đã được khóa hoàn toàn.

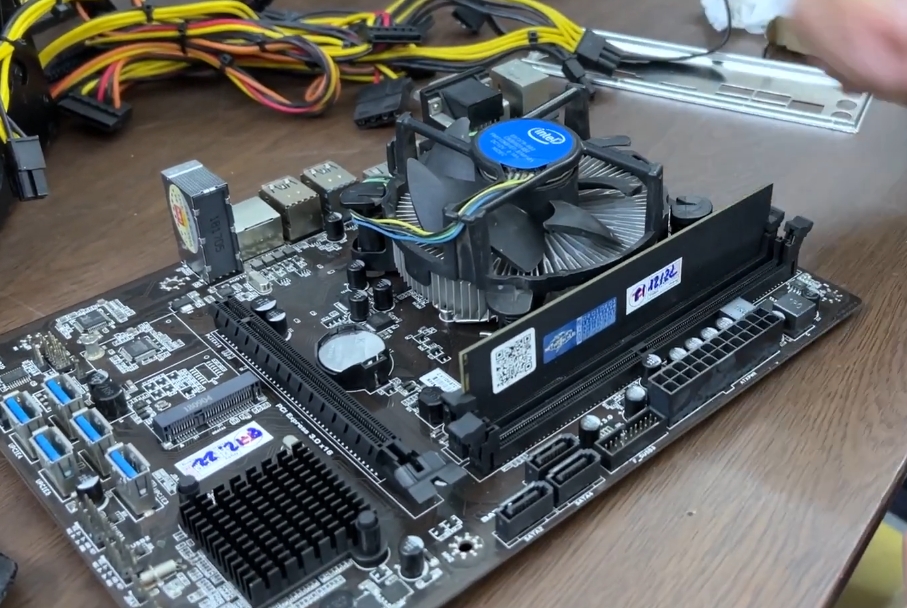

2.3. Lắp RAM

1. Sử dụng 1 thanh RAM phù hợp với khe RAM mainboard để kiểm tra.

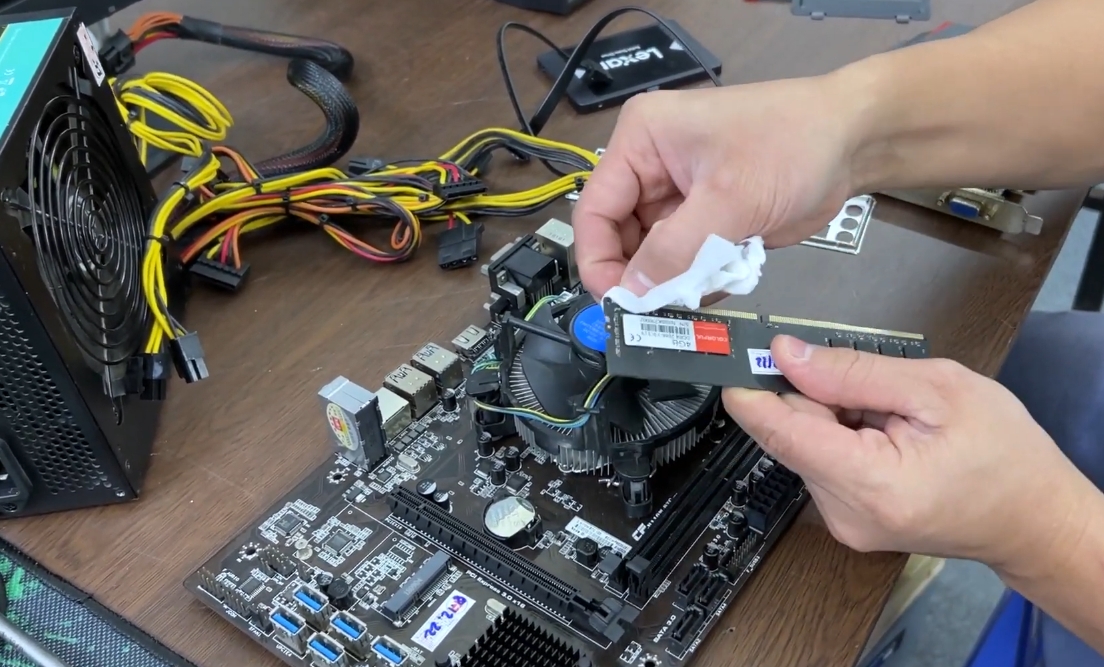

2. Trước khi lắp, cần vệ sinh nhẹ phần chân tiếp xúc (chân đồng) của thanh RAM để đảm bảo tiếp xúc tốt với khe cắm trên mainboard.

3. Khi chỉ sử dụng 1 thanh RAM, thanh RAM được lắp vào khe gần khu vực CPU/quạt CPU, đây thường là khe ưu tiên trên nhiều mainboard phổ thông.

4. Canh đúng rãnh và ấn đều hai đầu RAM cho đến khi chốt khóa gài lại.

2.4. Cấp nguồn cho mainboard

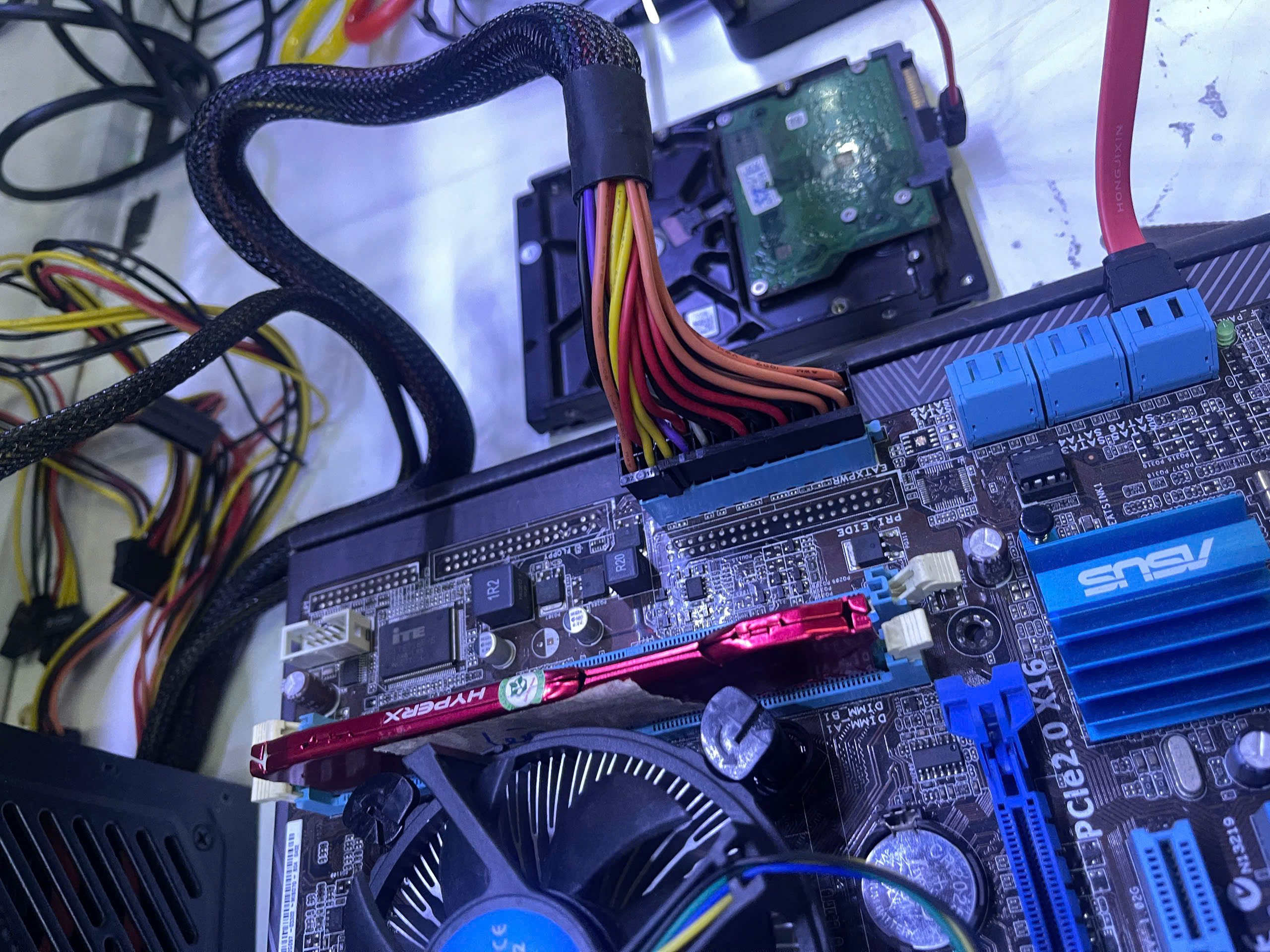

1. Kết nối dây nguồn 24-pin từ PSU vào mainboard.

2. Kết nối dây nguồn 4-pin CPU vào cổng cấp nguồn cho CPU.

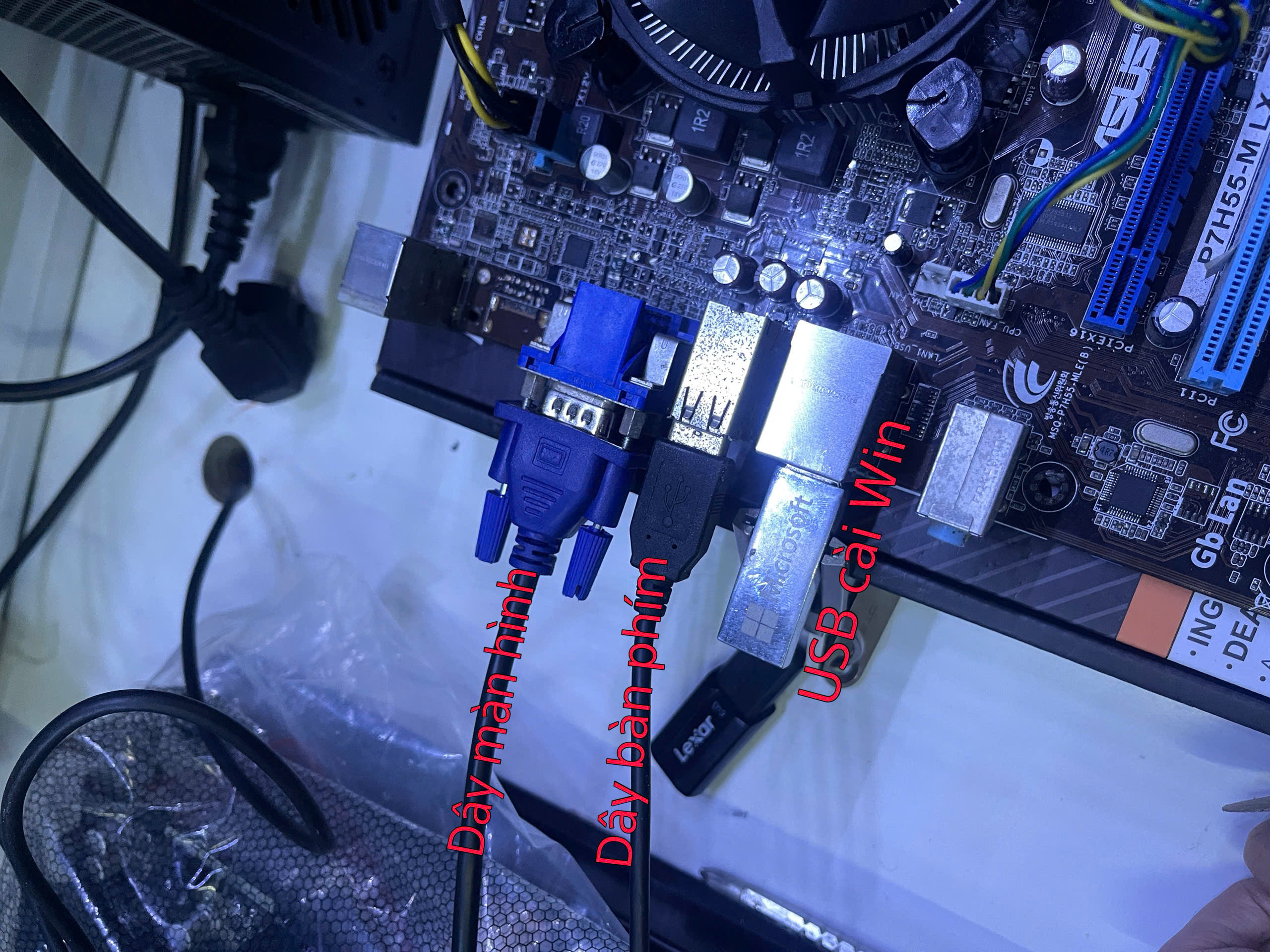

2.5. Kết nối thiết bị ngoại vi

1. Kết nối màn hình để quan sát tín hiệu hiển thị.

2. Kết nối bàn phím để thao tác cài win, quan sát xem đèn bàn phím có nhận không.

3. Kết nối USB cài Windows vào cổng USB trên mainboard để tiến hành cài đặt hệ điều hành.

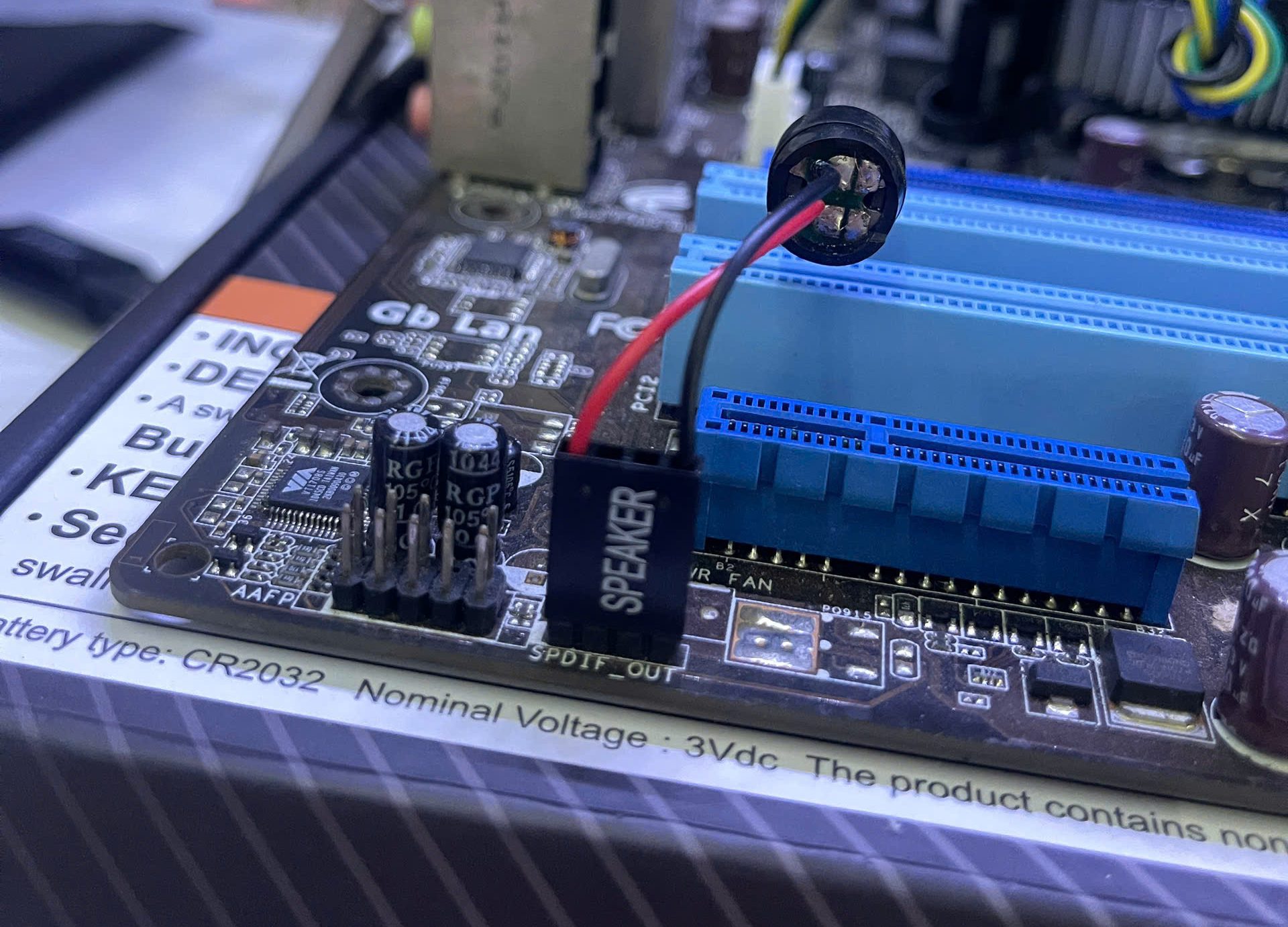

2.6. Gắn loa beep (PC speaker)

1. Gắn loa beep vào chân SPEAKER trên mainboard.

2. Loa beep dùng để phát âm thanh báo tình trạng hoạt động của hệ thống.

3. Một tiếng “bíp” ngắn thường cho biết mainboard hoạt động bình thường.

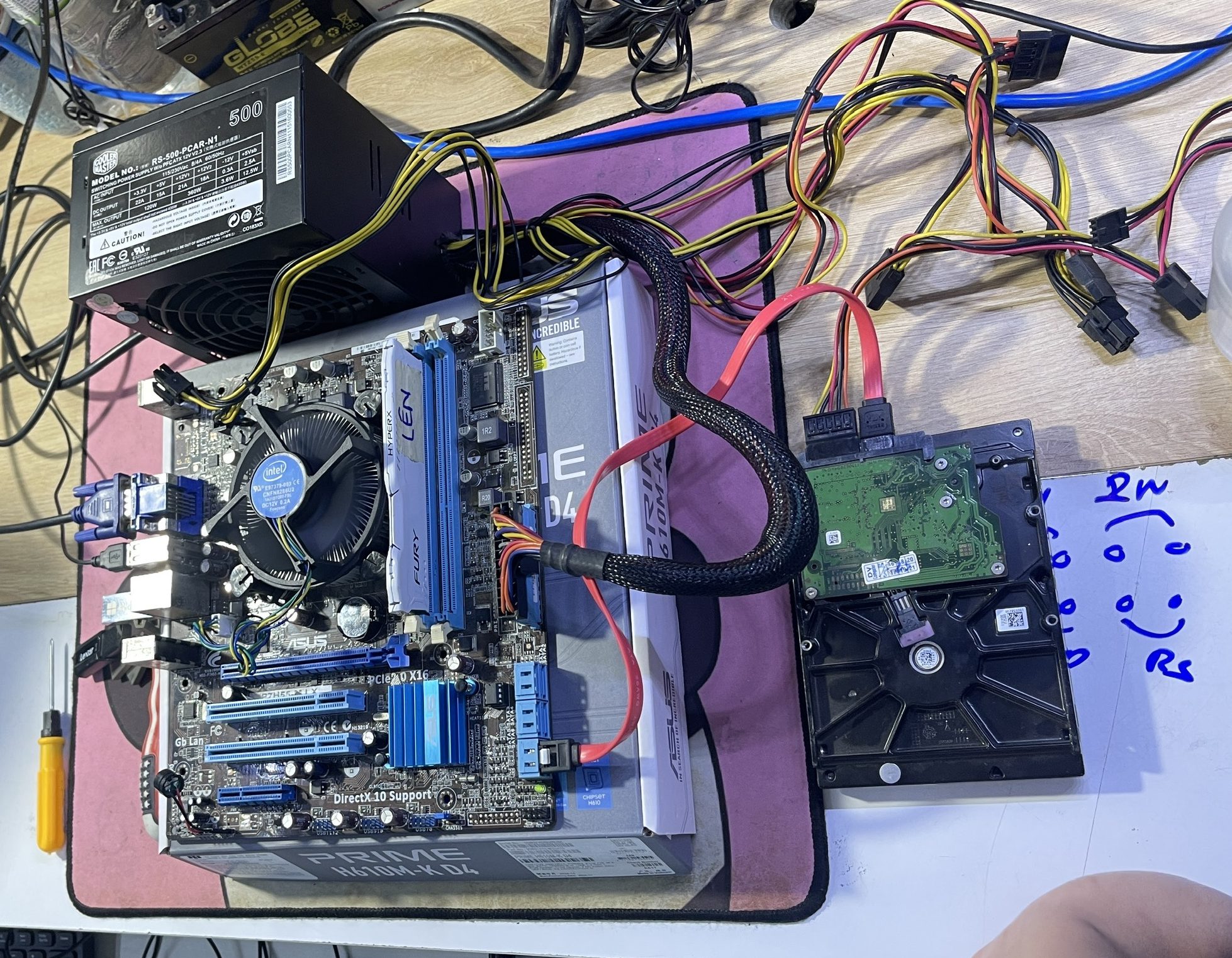

2.7. Gắn ổ cứng (HDD/SSD)

1. Kết nối dây SATA từ ổ cứng vào cổng SATA trên mainboard.

2. Kết nối dây nguồn SATA từ PSU vào ổ cứng.

2.8. Khởi động và tiến hành cài Win

1. Cắm điện bộ nguồn PSU và gạt công tắc khởi động, dùng tua vít chạm vào hai chân PWR_SW.

2. Quan sát quạt CPU quay, đèn báo sáng trên mainboard và tín hiệu hiển thị trên màn hình.

3. Sau khi test khởi động xong tắt nguồn máy để tiến hành cài đặt Win

4. Cắm USB đã cài sẵn Windows vào cổng USB trên mainboard.

5. Bật nguồn máy và vào BIOS/UEFI (nhấn phím F2).

6. Kiểm tra xem mainboard đã nhận ổ cứng và USB hay chưa.

7. Thiết lập thứ tự khởi động (Boot Priority), ưu tiên USB cài Windows.

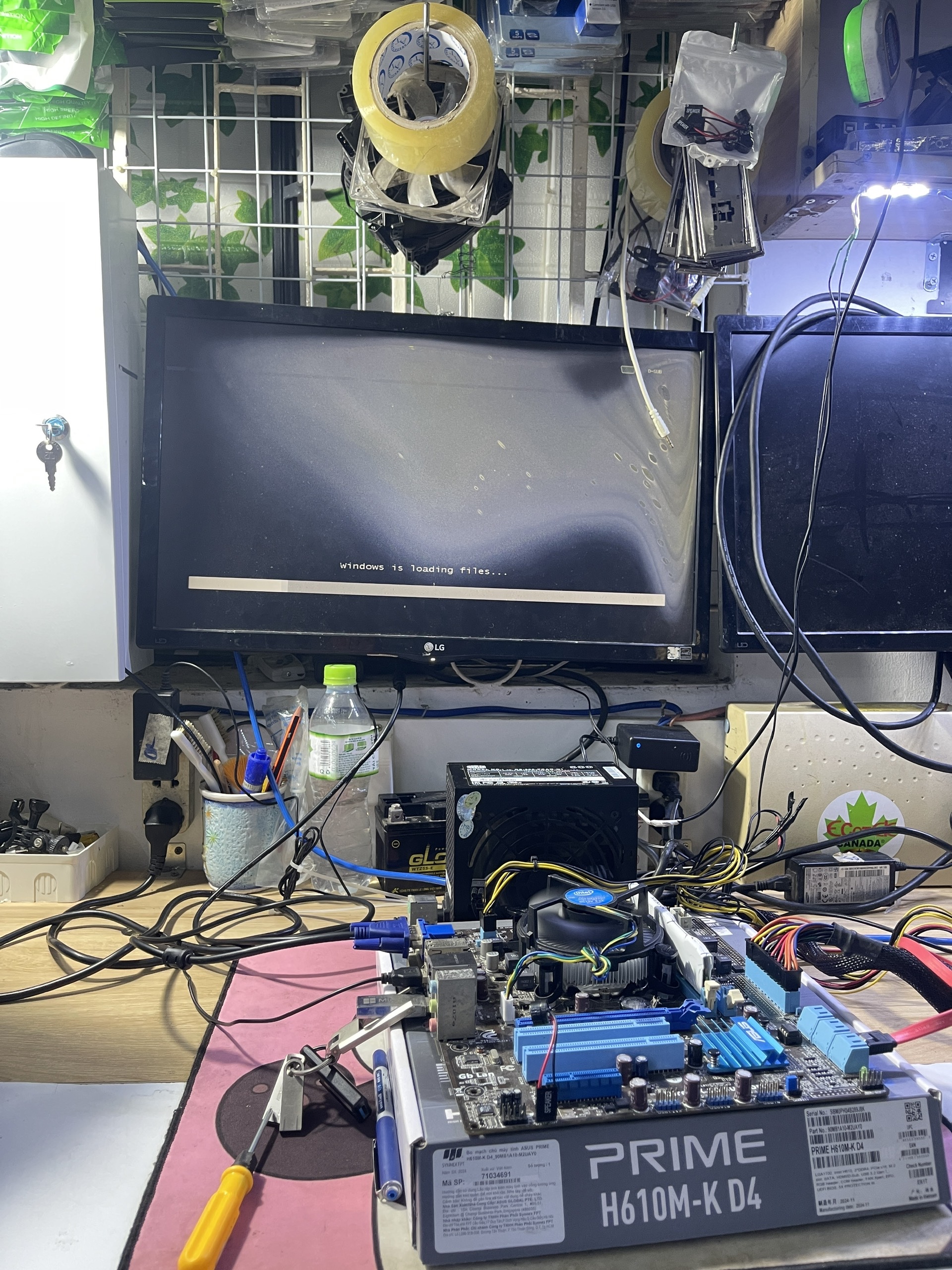

8. Lưu thiết lập và khởi động lại để bắt đầu quá trình cài Windows.

3. Nhận xét

Qua quá trình lắp ráp và kiểm tra mainboard ngoài case, có thể nhận thấy việc test trước khi lắp vào case là rất cần thiết. Cách làm này giúp phát hiện sớm các lỗi liên quan đến CPU, RAM, nguồn hoặc mainboard, tránh mất thời gian tháo lắp khi hệ thống gặp sự cố.

Việc sử dụng loa beep hỗ trợ chẩn đoán lỗi nhanh trong trường hợp không có tín hiệu hình ảnh. Ngoài ra, thao tác lắp đúng chiều CPU, gắn chắc tản nhiệt và cắm RAM vào khe phù hợp giúp hệ thống khởi động ổn định hơn. Quá trình cài đặt Windows diễn ra thuận lợi khi mainboard nhận đầy đủ ổ cứng và USB cài đặt.
